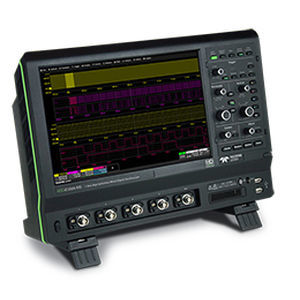

Osciloscópio digital HDO4000A series

analógicode bancada4 vias

Os osciloscópios HDO4000A possuem 4 canais de entrada analógica, resolução de 12 bits usando a tecnologia de alta definição HD4096 da Teledyne LeCroy, largura de banda de até 1 GHz e um formato compacto com uma grande tela multitoque de 12,1". Eles são ideais para depuração e solução de problemas de projetos de eletrônica de potência, gerenciamento digital de potência ou análise de integridade de potência, sistemas eletrônicos automotivos e projetos mecatrônicos ou profundamente incorporados. Principais Características -4 canais de entrada -16 canais digitais (com modelos -MS) -Resolução ADC de 12 bits, até 15 bits com resolução melhorada -Até 10 GS/s com taxa de amostragem aprimorada -200 MHz, 350 MHz, 500 MHz e largura de banda de 1 GHz ±10 V aplicado offset com configurações de alto ganho -Memória longa - até 50 Mpts/Ch -MAUI com interface de usuário OneTouch -Ferramentas de dados seriais excepcionais -Caixa de ferramentas poderosa e profunda Tecnologia de Alta Definição HD4096 Permite a captura e visualização de sinais com 16 vezes mais resolução que outros osciloscópios. As formas de onda captadas e apresentadas são mais limpas e nítidas. Os detalhes dos sinais frequentemente perdidos no ruído em outros osciloscópios são claramente visíveis e fáceis de distinguir com HD4096. O HD4096 permite que os osciloscópios forneçam precisão de medição incomparável para depuração e análise aprimoradas. Gama de Offset Enorme Aplicada Um DAC de 16 bits permite um desvio de ±10 V a 20 mV/div, ±4 V a 5 mV/div, e um desvio de ±1,6 V surpreendente na maior sensibilidade (1 mV/div). Essas grandes compensações aplicadas (combinadas com 12 bits) facilitam a aquisição e visualização de pequenas variações de sinal (por exemplo, ondulação, ruído, interferência transiente) em sinais DC ou sensores. Eles também fornecem intervalos de compensação estendidos para muitas das sondas de alta tensão da Teledyne LeCroy.
