Sonda passiva PP066
de frequênciapara osciloscópiopara eletrônica

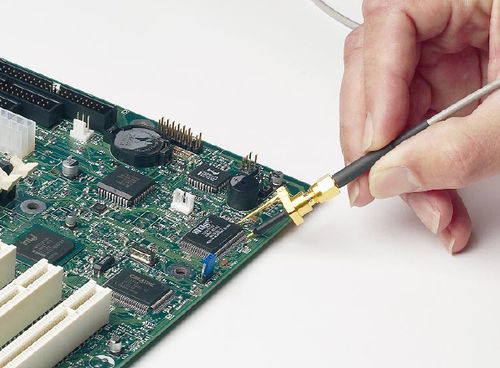

Sonda passiva - PP066  - Teledyne LeCroy Europe - de frequência / para osciloscópio / para eletrônica
Sonda passiva - PP066  - Teledyne LeCroy Europe - de frequência / para osciloscópio / para eletrônica
Guardar nos favoritos
Comparar


Características

Tipo
passiva
Mensurando
de frequência
Aplicações
para osciloscópio
Âmbito de utilização
para eletrônica

Descrição

As sondas de linha de transmissão são um tipo especial de sonda passiva projetada para uso em frequências muito altas. Substituem o cabo da sonda de alta impedância encontrado em uma sonda passiva tradicional por uma linha de transmissão de precisão, com uma impedância característica que coincide com a entrada do osciloscópio (50 Ohm). Isso reduz muito a capacitância de entrada para uma fração de um picofarad, minimizando a carga de sinais de alta frequência. Uma rede correspondente na ponta aumenta a resistência da entrada DC. Enquanto eles têm menor resistência de entrada DC do que uma sonda passiva tradicional (geralmente 500 Ohm) a 5 kOhm), a impedância de entrada dessas sondas permanece quase constante em toda a sua faixa de frequência. Uma sonda passiva tradicional /10 terá uma impedância de entrada de 10 MOhm) em DC, porém esta impedância cai rapidamente com frequência, passando abaixo da impedância de entrada de uma sonda de linha de transmissão a menos de 100 MHz. Em algumas aplicações, as sondas da linha de transmissão oferecem vantagens sobre as sondas ativas. Além de serem mais baratos, o seu design passivo é mais robusto à sobretensão e à exposição a ESD. Eles são úteis em aplicações que produzem pulsos estreitos e de rápida ascensão, com amplitudes que excedem a faixa dinâmica das sondas ativas. Também tendem a ter menos efeitos parasitários na resposta em frequência. Uma sonda de linha de transmissão BW elevada que aciona um osciloscópio de amostragem pode ser usada como "padrão dourado" em situações em que a resposta de uma medição ativa da sonda é questionada.

---
