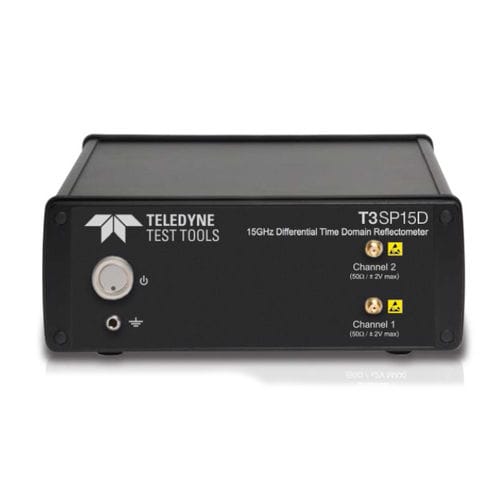

Refletômetro TDR T3SP series

temporal

As Ferramentas de Teste Teledyne T3SP15D estimulam o DUT com verdadeiros sinais diferenciais. O T3SP15D oferece tempos de subida rápidos de 35 ps para uma resolução de impedância espacial (em FR4) de 3 mm, com comprimentos DUT até 40 metros e taxas de repetição TDR até 10 MHz e utiliza os mesmos padrões de calibração de carga curta aberta (OSLT) como analisadores de rede vectorial. Com os seus pequenos factores de forma, peso leve, e baterias internas opcionais, os instrumentos vão para qualquer lugar em laboratórios de teste ou no campo a um preço acessível. Características principais - TDR com Resolução Espacial de <3mm -Factor de forma pequeno e alimentado por bateria -S Parâmetros até 15 GHz -35 ps Tempo de subida -Memória com 50.000 pontos -Teste de Normas de Dados em Série Emergentes Reflectómetros True-Differential Time Domain (TDRs) A maioria das modernas concepções de alta velocidade são implementadas com linhas de transmissão diferencial. A utilização de um verdadeiro TDR diferencial simplifica a configuração para medições da integridade do sinal em tais concepções. Em alguns cenários, a ligação à terra pode ser difícil de ligar ou não acessível se se quiser medir cabos de par trançado não blindados. Na maioria das vezes, quando se efectuam medições utilizando um TDR diferencial verdadeiro, não é necessária uma ligação à terra, o que lhe dá a flexibilidade de utilizar as sondas TDR sem uma ligação à terra. Taxa de repetição rápida de TDR Com uma taxa de repetição até 10 MHz, a série T3SP é mais de 300 vezes mais rápida do que os instrumentos TDR convencionais, que se baseiam em âmbitos de amostragem. Para atingir a gama dinâmica mais alta possível, os instrumentos TDR precisam de adquirir e obter uma média de centenas de formas de onda. A taxa de amostragem mais rápida proporciona resultados de medição mais rápidos e mais precisos.
