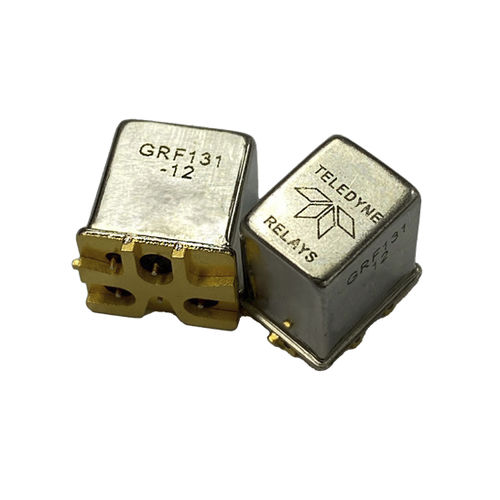

Relé eletromecânico RF GRF131 series
12 Vcc5 Vcc1 NA/NF

relé eletromecânico RF
relé eletromecânico RF
relé eletromecânico RF
relé eletromecânico RF
Guardar nos favoritos
Comparar


Características

Tensão de controle
12 Vcc, 5 Vcc
Formato
ultraminiatura
Montagem
para montagem em superfície
Outras características
magnético, miniatura, hermético, RF
Corrente de comutação

0,3 A

Tensão de saída

28 V

Descrição

Pacote hermeticamente selado com Centigrid Extended-Centigrid, montado em furo passante, SPDT com contactos de ligação à terra A série GRF131 da ultraminiatura foi concebida para fornecer uma solução prática de comutação de montagem de superfície com desempenho de RF e repetibilidade até 18GHz. O GRF131 melhora a herança dos relés Teledyne de relés de RF em miniatura incorporando uma estrutura de linha de transmissão de precisão na construção interna do sistema de contacto. Os relés GRF131 apresentam uma blindagem de terra única para facilitar a montagem à superfície e para alargar a gama de frequências quando comparados com soluções de furo passante. Estes relés são concebidos para utilização em atenuadores RF, matrizes de comutação RF, rádios de alta frequência de espectro alargado, ATE, e outras aplicações que requerem fidelidade e desempenho fiáveis de sinais de alta frequência. O baixo consumo de energia torna o GRF131 adequado para aplicações em que o orçamento de energia é restrito. - Alta repetibilidade - Desempenho de grande largura de banda - Isolamento superior entre cada Caminho de Sinal - Invólucro metálico para protecção EMI - Isolamento elevado entre caminhos de controlo e de sinal - Alta Resistência à ESD As características únicas de construção e técnicas de fabrico proporcionam uma excelente robustez para os extremos ambientais e fiabilidade geral: - Componentes de massa mínima e soldados a construção proporciona a máxima resistência ao choque e vibração - As técnicas avançadas de limpeza proporcionam o máximo garantia de limpeza interna - Os contactos de ligas de metais preciosos dourados asseguram comutação fiável - Selo hermético - Em conformidade com RoHS

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Teledyne Relays
