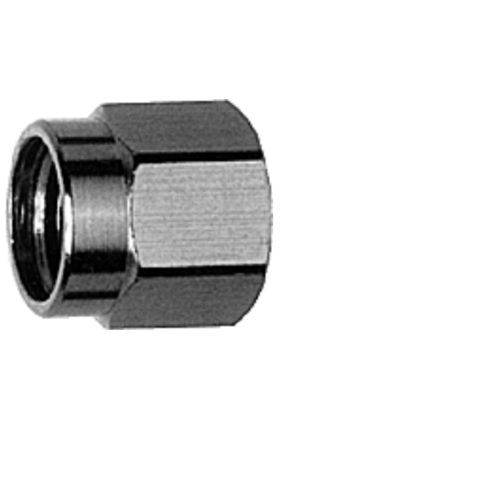

Conector RF 100024649

JackSMAreto

Ficha reta SMA G10 (UT-141) sem condutor interno IP 68 Designação do artigo - SMA Plg str sd G10 custm Grupo de cabos; cabo - G10 (UT-141) EZ 141 1673A RG-402/U SUCOFORM 141 UT-141 Flexiforme 402 Observações - sem condutor interno IP 68 Perda de retorno - tip: 4 GHz: -45 dB; 6 GHz: -41 dB; 10 GHz: -27 dB; 18 GHz: -23 dB Acabamento - Dourado Montagem - C28 A série SMA é um conetor coaxial muito popular com acoplamento roscado, e pode ser utilizado até frequências superiores a 18 GHz (dependendo do tipo). A impedância é controlada. Estão disponíveis estilos de conetor para tipos de cabos flexíveis, conformáveis e semi-rígidos. Estão disponíveis versões do conetor SMA para montagem em placas de circuitos impressos utilizando técnicas de soldadura através de orifícios e de encaixe por pressão através de orifícios, bem como tipos de montagem em superfície (SMD). São utilizadas técnicas de soldadura, crimpagem e fixação para terminar esta série em cabos. As aplicações SMA incluem comunicações, satélite e equipamento de teste. Vedação da face de encaixe para conectores SMA entre a ficha e o conetor (encaixado) de acordo com IP 68. Esta classificação é uma declaração geral para a série relevante. Os conectores individuais podem divergir dos valores apresentados. Em caso de dúvida, consulte os nossos engenheiros. Durabilidade (encaixes) - ≥ 500 Binário de acoplamento recomendado - 79 - 113 Ncm Material: contactos de mola - CuBe2 Material: virola de engaste - Cu Material: anilha de bloqueio serrilhada - CuSn6 Material: isoladores - PTFE Material: juntas - MVQ Acabamento: Condutor interno - Cu1Ni2Au1.27 Acabamento do condutor exterior: Ouro (padrão; último dígito ...1) - NiPAu Acabamento do condutor exterior: Ouro MIL (último dígito ...2) - Cu1Ni2Au1.27
