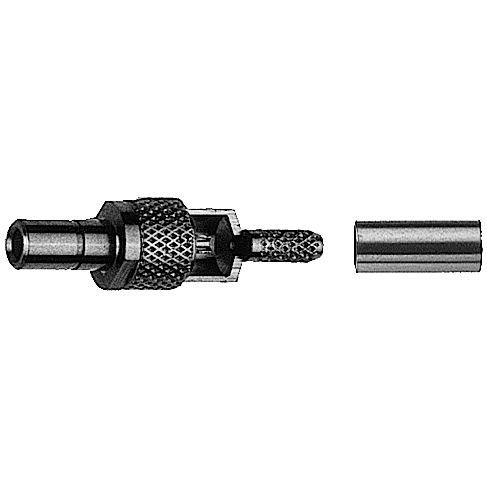

Conector RF 100024915

SSMBretode crimpar

SSMB Ficha reta Crimpada G3 (RG-178B/U) Designação do artigo - SSMB Plg str sd/cr G3 Au Grupo de cabos; cabo - G3 (RG-178B/U) KX 21A RG-178B/U RG-196A/U Acabamento - Ouro Montagem - C2413 A série de conectores SSMB utiliza um acoplamento de encaixe e é adequada para aplicações até uma frequência de 3 GHz. A impedância é controlada. Os modelos de conectores estão disponíveis para cabos flexíveis como RG-316 e RG-178. Estão disponíveis estilos para montagem em placas de circuito impresso utilizando uma montagem soldada através de orifícios. São utilizadas técnicas de soldadura e crimpagem para terminar esta série nos cabos. Devido ao seu pequeno tamanho, os conectores SSMB têm aplicações em pequenos instrumentos e equipamentos de comunicação. Durabilidade (ciclos de acoplamento): tipo padrão - ≥ 100 Durabilidade (ciclos de acoplamento): Tipo MIL - ≥ 500 Força de inserção - ≤ 27 N Desengate - min. 4,5 N Material: contactos de mola - CuBe2 Material: peças de contacto sólidas - CuZn39Pb3 Material: virola de engaste - Cu Material: anilha de bloqueio serrilhada - CuSn6 Material: isoladores - PTFE Acabamento: Condutor interno - Cu1Ni2Au1.27 Acabamento do condutor exterior: Ouro (standard; último dígito ...1) - Cu1Ni2Au0.8 Acabamento do condutor exterior: Ouro MIL (último dígito ...2) - Cu1Ni2Au1.27 Acabamento do condutor exterior: Tipo para circuitos impressos (último dígito ...7) - SnPb8 Acabamento do condutor exterior: Telealloy (bronze branco) (último dígito ...8) - CuSnZn3 Acabamento do condutor exterior: Níquel (último dígito ...9) - Cu2Ni5 Acabamento de outras partes metálicas: Ouro (padrão; último dígito ...1) - Cu2Ni5Au0.2 Acabamento de outras peças metálicas: Ouro MIL (último dígito ...2) - Cu1Ni2Au0.8 Acabamento de outras peças metálicas: Níquel (último dígito ...9) - Cu2Ni5 Categoria climática de acordo com a norma IEC 60068 - 1 - 55/155/21
