Poço termométrico de roscar

em aço inoxidávelpara sensor de temperatura

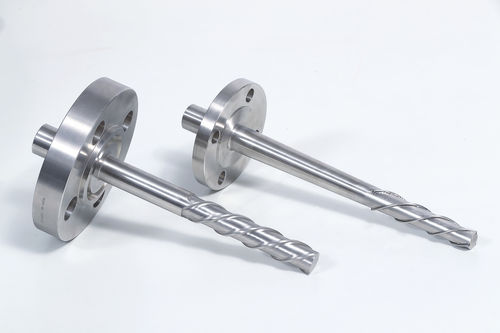

Helical Strake Thermowell são cápsulas termométricas especialmente construídas que possuem características especiais de design que permitem que a cápsula termométrica seja mantida bem dentro de um fluxo de fluido. Característica especial desta cápsula termométrica são as cristas helicoidais que são construídas utilizando cálculos padrão, estas cristas helicoidais reduzem a formação de vórtices dentro do fluxo de fluido devido à cápsula termométrica que reduz as vibrações até 90% em comparação com uma cápsula termométrica normal.A construção desta cápsula termométrica é baseada nos parâmetros fornecidos na norma ASME STS- 1. Vantagens > Reduz os efeitos causados pelo desprendimento de vórtices > Vida útil mais longa em comparação com a construção normal > Comprimentos de inserção mais longos possíveis com o mesmo diâmetro > Não há necessidade de colares de apoio. > Reduz 90% da amplitude das oscilações > Instalação fácil e rápida > Adequado para altas vazões e pequenos tamanhos de bico > Melhor tempo de resposta que os métodos convencionais > Elimina o uso de colares de apoio >> Material da cápsula termométrica: SS 304/310/316, Inconel 600, Monel 400 etc. >> Thermowell OD : min 9.2mm >> ID Thermowell : min 3.2mm >> Conexão de Processo: Conforme Requisito (Flangeado/Rosqueado/Soldado) >> Espessura da parede : min 3mm >> Espessura da ponta : min 3mm >> Comprimento sem suporte : 63.5mm - 600mm >> Comprimento helicoidal: Conforme a necessidade. >> Altura do freio helicoidal: 10% OD (de acordo com a norma ASME) >> Passo helicoidal: 5xOD (de acordo com a norma ASME). >> Nº de Strakes: 3 N° a 120° um do outro. >> Ângulo de deformação: 58°(conforme norma ASME). >> Construção de Estreito : Usinado / Arame Soldado.
