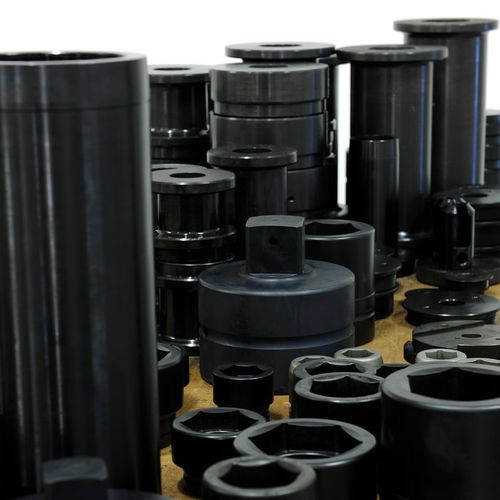

Inserto com rosca 251

em açoredondohexagonal

Para o ensaio de parafusos, cavilhas e/ou porcas, são necessárias inserções, por um lado, para garantir que as amostras estão corretamente dispostas e, por outro lado, para permitir a transmissão adequada da força para o sensor multicomponente. Os insertos estão disponíveis em diferentes versões: -Versão A: Um corpo tubular com rosca interior e contra-roldana como cabeça de suporte -Versão B: Um corpo tubular com sextavado interior para porcas sextavadas e contra-roldana como cabeça de suporte -Versão C: Corpo tubular com suporte quadrado (retentor) para chaves padrão A pedido, a placa de cabeça pode ser moldada com um retentor para uma tira de desgaste. As tiras de desgaste serão utilizadas para obter uma área nova e não utilizada da parte inferior da cabeça a partir do material de aplicação original para cada teste. Todas as outras peças serão fabricadas em aço para ferramentas endurecido (HRC 60). Dependendo do tamanho do parafuso, são necessários insertos de diferentes tamanhos. - Versão A - Ligações roscadas em toda a cabeça de medição. Ferramenta simples, mas inadequada para parafusos curtos. Substituição rápida e fácil da amostra. - Versão B - Manga de aperto com erosão hexagonal para fixação da cabeça do parafuso ou da porca. Adequado para comprimentos de parafuso a partir de 3x o diâmetro. A manga de aperto elaborada é utilizada apenas para um tipo e tamanho de fixação. Operação extremamente rápida e simples. Por conseguinte, adequado para grandes lotes de espécimes. - Versão C - Versão com várias peças e, portanto, muito flexível. A cabeça da porca ou do parafuso é fixada num esquadro por meio de um encaixe habitual. Por conseguinte, é utilizável para várias cabeças e formas de parafusos e é necessária apenas uma ferramenta principal por dimensão de amostra. Económica em termos de custos, uma vez que apenas são necessários suportes correspondentes para diferentes tamanhos de parafusos.
