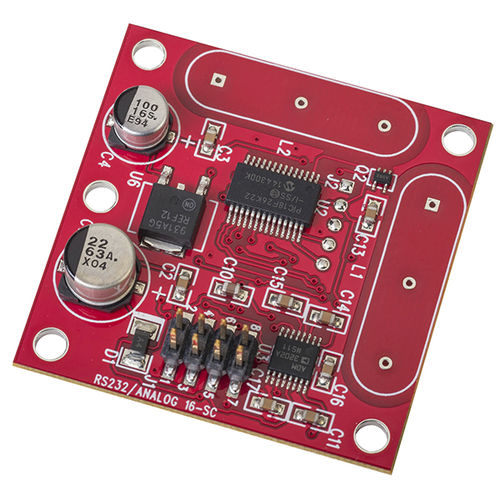

Condicionador de sinal analógico 1-6200-012

para sensor de inclinação

Todos os sensores de inclinação electrolítica da Fredericks requerem um circuito básico de sensores de inclinação electrolítica para gerar uma saída de ângulo de inclinação. Estes são frequentemente chamados condicionadores de sinal, placas de condicionamento de sinal, ou sensores electrónicos de inclinação. Os sensores de inclinação de um/um eixo da série 0703 da Fredericks podem ser montados directamente nesta placa para uma solução completa de inclinómetros. Os sensores são montados ortogonalmente (num ângulo de 90°), tornando-a uma solução de duplo/dois eixos. A entrada ADC de 16 bits e a resolução de saída DAC de 16 bits permitem que este condicionador de sinal proporcione uma precisão excepcional numa variedade de aplicações. Este circuito de sensor de inclinação electrolítica tem saídas analógicas de 0 a 5 V DC e comunicações RS-232 e orifícios de montagem, tornando simples a sua integração no seu próprio desenho. Se desejar integrar o circuito do sensor de inclinação electrolítico PCB no seu próprio desenho de circuito, The Fredericks Company pode oferecer listas de material, ficheiros Gerber, e ficheiros de origem de firmware, juntamente com suporte de engenharia para a integração. Dispomos de engenheiros de design eléctrico/hardware, firmware e mecânico no nosso pessoal para o ajudar neste processo. Características e benefícios: Sensor de inclinação electrónica de pequeno tamanho saídas analógicas de 0 a 5 V DC e comunicações RS-232 para uma integração simples Furos de montagem e conectores para uma integração simples aDCs e DACs de 16 bits para uma precisão superior os sensores da série 0703 podem ser montados directamente na placa
