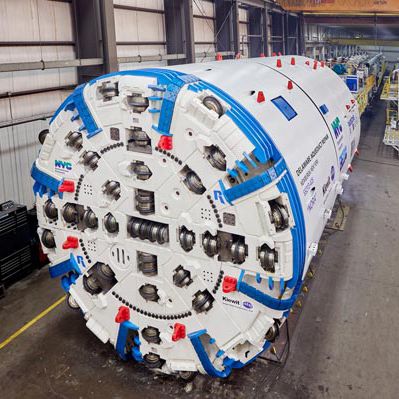

Tuneladora de proteção simples

Máquinas de perfuração de túneis Os empreiteiros confiam nos TBMs Robbins Single Shield em rochas maciçamente fracturadas. Quando você tem grandes seções de solo quebrado para perfurar, o risco do seu projeto pode ser significativo. O Robbins Single Shield TBM fornece a capacidade de perfuração de rocha de um Robbins Main Beam TBM e protege contra o colapso de rocha como um Double Shield TBM, mas com comprimento mínimo de escudo. O QUE É UM ÚNICO ESCUDO TBM? Os TBMs Robbins Single Shield protegem os trabalhadores contra rochas quebradas até que o revestimento do túnel possa ser instalado com segurança. O corpo da máquina é fechado em um escudo que é marginalmente menor do que o diâmetro do túnel. A cabeça de corte plana e de baixo perfil minimiza a perturbação da face durante o furo e evita que grandes blocos colapsem e causem tensões de furação excessivas. A frente do TBM é uma cabeça de corte rotativa que corresponde ao diâmetro do túnel. À medida que a cabeça de corte gira, um anel de cilindros hidráulicos proporciona um empuxo para a frente através de sapatas que empurram contra o revestimento do túnel. A cabeça de corte contém fresas de disco (variando de 11″ a 20″ em diâmetro) posicionadas para uma perfuração ideal. A transferência de alto empuxo através dos cortadores de discos de rolo cria fraturas na rocha, fazendo com que os cavacos se separem da face. A instalação do mandrilamento e do revestimento é realizada sequencialmente. Para dirigir, os cilindros orientam a cabeça de corte articulada na direção desejada.
