Software de controle SeamScan™

de cálculode rastreamentode CLP

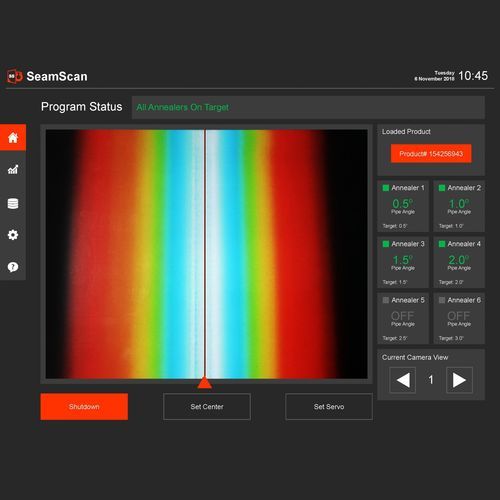

SeamScan™ é um pacote avançado de rastreio térmico de costura concebido para as juntas Thermatool Seam Annealers. O equipamento de rastreio utiliza câmaras térmicas de última geração e tecnologia de processamento de imagem para detectar a costura soldada de HF. SeamScan™ posiciona automaticamente cada indutor de recozimento sobre a costura de soldadura para assegurar um aquecimento preciso. Esta plataforma de controlo consiste numa câmara térmica, processador de imagem CPU, e um ecrã táctil que comunica via ethernet com o PLC de cada recozinhador (requer a opção SmartAnneal™). CARACTERÍSTICAS O algoritmo do software calcula a posição correcta para cada indutor de recozimento ao longo da costura quente, acompanhando a torção da costura no moinho. Os controlos de recozimento permitem que o sistema gire automaticamente o indutor de recozimento orbitalmente em torno da circunferência do tubo (tubo de 6" e maior). Mostra o ângulo da tubagem e o ângulo de cada indutor. A posição do indutor e o ângulo da costura são agarrados em tempo real (±15o de torção da costura no máximo). A receita do produto pode ser guardada para cada diâmetro externo e caixa de ar da tubagem. As definições da receita podem ser registadas num ficheiro de texto disponível para revisão pós-processo (exportação via USB ou ethernet). Elimina a pintura de linhas não fiáveis e o sistema de rastreio de linhas pintadas por câmara visual.
