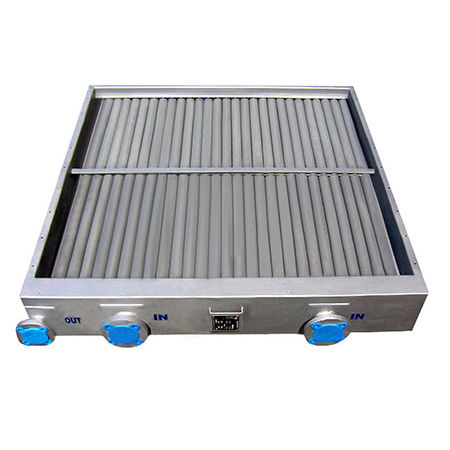

Serpentina de troca térmica a vapor VC

Estas bobinas de vapor foram especificamente concebidas para temperaturas do ar inferiores ao congelamento, para evitar as consequências dispendiosas do congelamento dos condensados. O conceito é inserir um tubo de distribuição mais curto e aberto dentro de um tubo externo de aletas, permitindo assim que o condensado que está fluindo na folga anular seja mantido quente pelo vapor condensado no tubo de distribuição. Os tubos são inclinados de forma a promover o fluxo de condensado por gravidade. Consequentemente, as bobinas de vapor do tipo VC têm sempre as suas conexões de entrada e saída na mesma extremidade da bobina. A instalação pode ser horizontal ou vertical. Este tipo de bobina de vapor também é ideal para condições de operação com vapor superaquecido.
