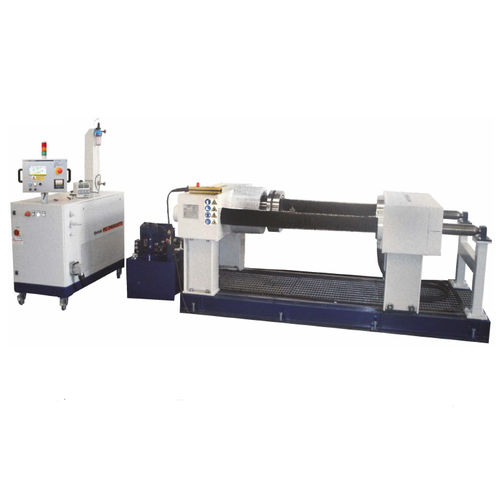

Banco de ensaio para válvulas BO-2CV/250

de fluxoautomáticohidráulico

Equipamento de ensaio horizontal com estilo de fixação combinado: vedação radial interna e instalações de fixação por pressão. A ponte de reação móvel é movida por duas colunas aparafusadas que asseguram a ausência total de forças externas no corpo da válvula e um cilindro hidráulico pode efetuar o aperto por pressão com ou sem controlo proporcional. Esta prerrogativa torna-a compatível com as normas de ensaio internacionais mais difundidas. Na cave está instalado um reservatório de água para os procedimentos de ensaio. Podem ser instalados conjuntos completos de medidores de caudal (ver opção) para realizar testes de fugas de sede em válvulas de controlo. O equipamento é controlado pelo skid de pressurização SKA-100; para obter mais informações, consulte as fichas técnicas dedicadas. O equipamento pode ser completado com várias opções e acessórios. Para mais informações, contacte o nosso departamento de vendas. *A versão standard é descrita. Os bancos de ensaio podem ser personalizados em qualquer aspeto técnico de acordo com as preferências do cliente. Banco de ensaio horizontal para válvulas - mod. BO-2CV/250 FORÇA DE REACÇÃO: 250 TON COMPRIMENTO MÁXIMO: 1500 mm COMPRIMENTO MÍNIMO: 0 mm Distância interior das colunas: 1100 mm ALTURA DOS EIXOS DE FLUXO: 950 mm do solo RESERVATÓRIO DE ÁGUA DA CAVE: 370L. TERMINAÇÕES PERMITIDAS: BW, SW, RF, RJ ESTILO DE FIXAÇÃO: Tipo 3 - Fixação radial interna combinada e fixação por pressão com controlo proporcional. NORMAS DE REFERÊNCIA: ISO, DIN, API, ANSI, ASTM, FCI, BS (outras a pedido) DIMENSÕES: 2880(L) x 1310(P) x 1400(H)(Estrutura mecânica)
