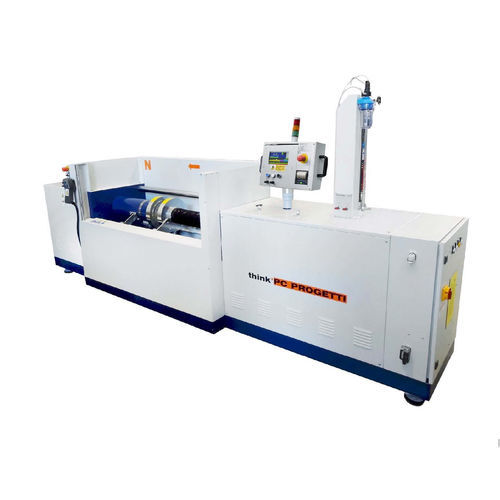

Banco de ensaio de pressão BO30-2CV/40P

de longevidadede vazamentocontrolado por CLP

Equipamento de teste horizontal com estilo de fixação combinado: vedação radial interna e instalações de fixação por pressão. A ponte de reação móvel é movida por uma coluna aparafusada que assegura a ausência total de forças externas no corpo da válvula e um cilindro hidráulico pode efetuar o aperto por pressão com ou sem controlo proporcional. Esta prerrogativa torna-a compatível com as normas de ensaio internacionais mais difundidas. Um reservatório de água está instalado na cave como reservatório de água para os procedimentos de ensaio. O processo de ensaio é controlado por um PLC eletrónico e um ecrã tátil LCD. Os dados de ensaio podem ser impressos numa impressora térmica de 24 cln diretamente na área de ensaio ou podem ser descarregados através de uma ligação de série (standard) para um PC com Windows com o software de certificação TesREC. A segurança do operador é garantida por uma proteção frontal com abertura automática. FORÇA DE REACÇÃO : 40 TON (10% de aperto mínimo da prensa) (ver tabela de limites de trabalho) COMPRIMENTO MÁXIMO DA VÁLVULA: 650mm COMPRIMENTO MÍNIMO DA VÁLVULA: 50mm LIMITE INTERNO DA COLUNA: 460mm ALTURA DOS EIXOS DE CAUDAL: 830mm VASO DE ÁGUA DA CAVE : 100Litros ESTILO DE FIXAÇÃO : Tipo 3 - fixação combinada CONTROLO DA FORÇA DE FIXAÇÃO : On/off & Proporcional (opção) CAUDAL DE ENCHIMENTO: 50 litros/min BOMBA DE VÁCUO: 36m2/h (opção) MEDIDOR DE CAUDAL PADRÃO: Ver tabela PRESSÃO MÁXIMA : 700 -1380 - 2000 - 4000 bar (água) 450 - 700 bar (gás) ALIMENTAÇÃO PNEUMÁTICA: 6,5 bar @ 1100 Nl/min ALIMENTAÇÃO ELÉCTRICA : 3PH + T, 400V@50Hz, 5KW(outra a pedido) DIMENSÕES : 2810(L) x 600(P) x 1670(H)
