Banco de ensaio de pressão BO30-2CV/50P
de longevidadede vazamentocontrolado por CLP

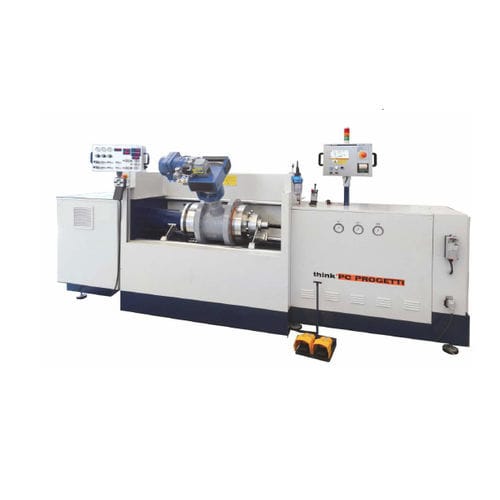

Banco de ensaio de pressão - BO30-2CV/50P - Think PC PROGETTI - de longevidade / de vazamento / controlado por CLP
Banco de ensaio de pressão - BO30-2CV/50P - Think PC PROGETTI - de longevidade / de vazamento / controlado por CLP
Banco de ensaio de pressão - BO30-2CV/50P - Think PC PROGETTI - de longevidade / de vazamento / controlado por CLP - imagem - 2
Guardar nos favoritos
Comparar


Características

Tipo de teste
de pressão, de longevidade, de vazamento
Modo de funcionamento
controlado por CLP, controlado por computador
Produto testado
para válvulas
Setor
industrial
Tecnologia
hidráulico, pneumático, eletro-hidráulico
Configuração
horizontal
Outras características
de coluna dupla, de coluna inclinada

Descrição

Equipamento de ensaio horizontal com estilo de fixação combinado: vedação radial interna e instalações de fixação por pressão. A ponte de reação móvel é movida por uma coluna aparafusada que assegura a ausência total de forças externas no corpo da válvula e um cilindro hidráulico pode efetuar o aperto por pressão com ou sem controlo proporcional. Esta prerrogativa torna-a compatível com as normas de ensaio internacionais mais difundidas. Um espaçador de 600 mm é colocado no lado da ponte fixa para acomodar grandes actuadores. Um reservatório de água está instalado na cave como reservatório de água para os procedimentos de ensaio. O processo de ensaio é controlado por um PLC eletrónico e um ecrã tátil LCD. Os dados de ensaio podem ser impressos numa impressora térmica de 24cln diretamente na área de ensaio ou podem ser descarregados através de uma ligação de série (padrão) para um PC com Windows com o software de certificação TestREC. FORÇA DE REACÇÃO: 50 TON (10% de aperto mínimo da prensa) (ver tabela de limites de trabalho) COMPRIMENTO MÁXIMO DA VÁLVULA: 620 mm COMPRIMENTO MÍNIMO DA VÁLVULA: 0 mm DISTÂNCIA INTERIOR DAS COLUNAS : 590 mm ALTURA DOS EIXOS DE CAUDAL: 885 mm VASO DE ÁGUA DA CAIXA : 100 litros TERMINAÇÃO PERMITIDA : RF, RTJ, BW, SW ESTILO DE FIXAÇÃO : Tipo 3 - fixação combinada CONTROLO DA FORÇA DE APERFEIÇOAMENTO: On/off e proporcional (opção) NORMAS DE REFERÊNCIA : ISO, DIN, API, ANSI, ASTM, FCI, BS (outras a pedido). CAUDAL DE ENCHIMENTO: 50 litros/min BOMBA DE VÁCUO: 36m /h (opção) BOMBA DE VÁCUO MEDIDOR DE CAUDAL PADRÃO : Ver quadro (outros medidores de caudal a pedido) PRESSÃO MÁXIMA: 700 bar (água) - 6 bar (AR) DIMENSÕES (MECÂNICAS) : 3670(L) x 600(P) x 1700(H)

---
