Banco de ensaio de pressão BO45-2V/850

de longevidadede resistênciade vazamento

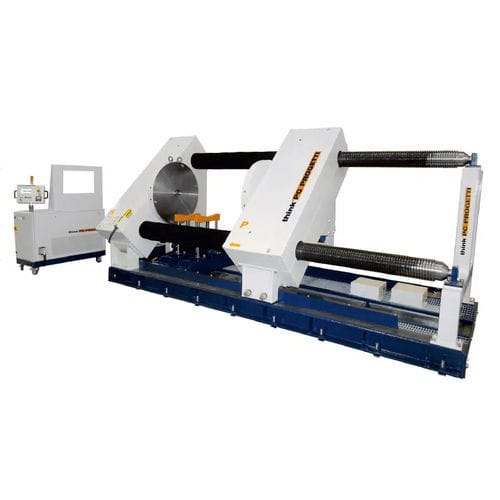

Equipamento de teste horizontal com estilo de fixação do vedante radial interior. A ponte de reação móvel é movida por duas colunas aparafusadas que asseguram a ausência total de forças externas no corpo da válvula. Esta prerrogativa torna-a compatível com as normas de ensaio internacionais mais difundidas. A disposição das colunas a 45° permite o carregamento vertical das válvulas a testar com uma grua ou com um elevador de garfos de carregamento horizontal. Para além disso, a altura de carga vertical é reduzida. Na cave, está instalado um reservatório de água para os procedimentos de ensaio. A plataforma é controlada por um skid de pressurização da classe SKM ou SKA FORÇA DE REACÇÃO (VER TABELA DE LIMITES DE TRABALHO) : 580TON (Ver tabela de limites de trabalho) COMPRIMENTO MÁXIMO DA VÁLVULA: 3000mm COMPRIMENTO MÍNIMO DA VÁLVULA : 200mm LIMITE INTERNO DAS COLUNAS: 1300mm ALTURA DOS EIXOS DE CAUDAL: 900mm VASO DE ÁGUA DA CAVE : 1100Litros ELEVADOR : Ver opção PROTECÇÃO DO PÓ DOS PARAFUSOS : Ver opção TERMINAÇÕES PERMITIDAS: BW, SW, RF, RJ ESTILO DE FIXAÇÃO : Tipo 2 - Radial interior NORMA DE REFERÊNCIA: ISO, DIN, API, ANSI, ASTM, FCI, BS (outras a pedido) ALIMENTAÇÃO ELÉCTRICA : 3PH + T, 380V@50Hz, 7,5KW DIMENSÕES (MECH) : 4700(L) x 2340(P) x 2300(H) mm
