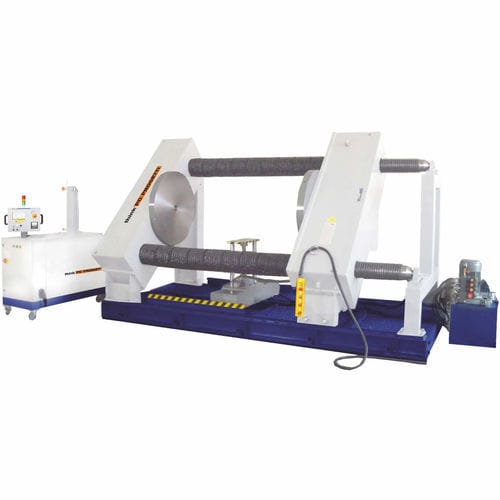

Banco de ensaio de pressão BO45-2V/600

de longevidadede vazamentocontrolado por CLP

Equipamento de teste horizontal com estilo de fixação do vedante radial interior. A ponte de reação móvel é movida por duas colunas aparafusadas que asseguram a ausência total de forças externas no corpo da válvula. Esta prerrogativa torna-a compatível com as normas de ensaio internacionais mais difundidas. A disposição das colunas a 45° permite o carregamento vertical das válvulas a testar com uma grua ou com um elevador de garfos de carregamento horizontal. Para além disso, a altura de carga vertical é reduzida. Na cave, está instalado um reservatório de água para os procedimentos de ensaio. O equipamento é controlado por um skid de pressurização da classe SKA-100 ou SKM-100 FORÇA DE REACÇÃO : 600TON (Ver tabela de limites de trabalho) COMPRIMENTO MÁXIMO DA VÁLVULA : 2500mm COMPRIMENTO MÍNIMO DA VÁLVULA : 600mm LIMITE INTERNO DAS COLUNAS : 1300mm ALTURA DOS EIXOS DE CAUDAL: 1400mm VASO DE ÁGUA DA CAVE : 1000Litros ELEVADOR : Ver opção PROTECÇÃO DO PÓ DOS PARAFUSOS : Ver opção TERMINAÇÕES PERMITIDAS: BW, SW, RF, RJ ESTILO DE FIXAÇÃO : Tipo 2 - Radial interior DIMENSÕES (MECH) : 4200(L) x 2340(P) x 2300(H)
