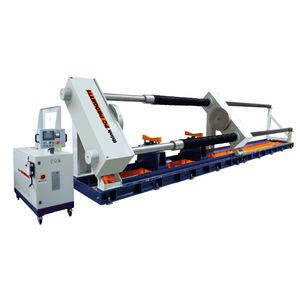

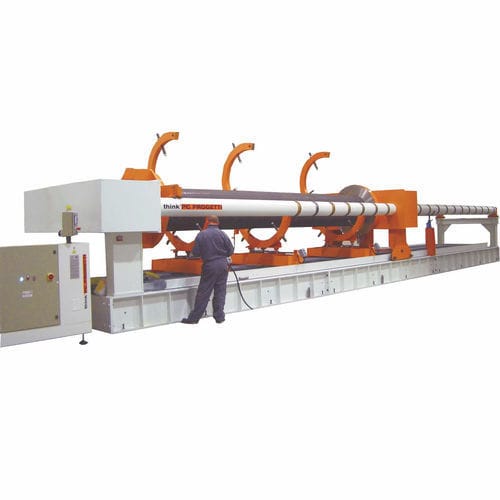

Banco de ensaio de pressão BOT-2CSC/1200

de vazamentoautomáticocontrolado por CLP

COLUNAS DUPLAS SECTORIZADAS E FIXAÇÃO POR PRENSA PROPORCIONAL Bancada de ensaio para tubos com fixação tipo Nr. 1 "Prensa proporcional". As pontes de reação estão ligadas por colunas sectoriais, que permitem definir o comprimento máximo do tubo. O ajuste fino dos tubos é efectuado pelo curso do cilindro de prensagem. A ponte de reação do lado direito pode funcionar em todo o comprimento das colunas para cobrir uma vasta gama de medidas de comprimento de tubos, conforme descrito na tabela técnica abaixo. O carregamento dos tubos é efectuado por uma grua a partir do topo, enquanto os elevadores hidráulicos "Lunette" n.º 4 os suportam durante todo o ensaio e são capazes de centrar o alinhamento nas cabeças dos selos e de os "manter" para evitar a sua flexão durante os ensaios. A cave inclui um reservatório de água com um dispositivo de limite de evaporação. O banco de ensaios não necessita de fundações e é controlado por um skid de pressurização da classe SKA com capacidade de enchimento de água até 1000 L/min. POTÊNCIA DE REACÇÃO : 1200 TON ESTILO DE FIXAÇÃO : Tipo 1: Prensagem proporcional COMPRIMENTO MÁXIMO DO TUBO : 12500 mm COMPRIMENTO MÍNIMO DO TUBO: 2000 mm DIÂMETRO MÁXIMO DO TUBO : 1250 mm ERRO ELÍPTICO ADMITIDO: 0,5% ALTURA DOS EIXOS DE FLUXO : 1770 mm RESERVATÓRIO DE ÁGUA DA CAVE : 14000 litros PRESSÃO MÁXIMA DE TESTE : 700 / 1050 bar CAUDAL DE ENCHIMENTO : 1000 litros/min VÁCUO DE PRÉ-ENCHIMENTO : 160 m /h ALIMENTAÇÃO PNEUMÁTICA : 6,5 bar @ 1500 Nl/min Ar seco não lubrificado DIMENSÕES : 15000(L) x 2720(P) x 2650(H)
