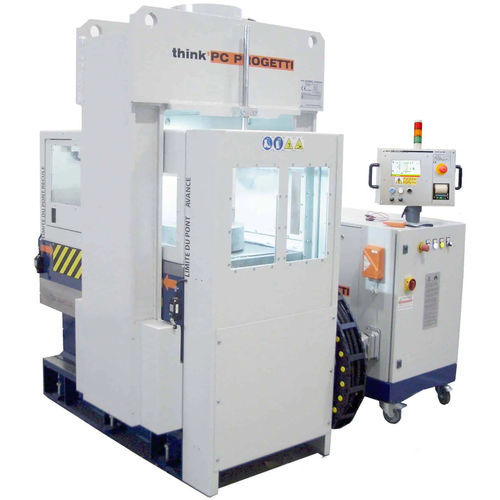

Banco de ensaio de pressão BV-PMC/200SP

de vazamentoautomáticocontrolado por CLP

PINÇA DE PRENSAGEM PROPORCIONAL DE PONTE MÓVEL COM MARCAÇÃO AUTOMÁTICA DE VÁLVULA DE MICROPERCUSSÃO Equipamento de ensaio vertical com pinça de prensagem controlada; a força de prensagem é controlada automaticamente de acordo com a pressão da água no interior das válvulas, e a carga resultante é reduzida ao mínimo. A ponte lateral superior móvel permite o carregamento vertical das válvulas e a possibilidade de ter duas bancadas de trabalho; enquanto a primeira está a trabalhar, a segunda pode ser preparada para as válvulas seguintes. Na cave existe um reservatório de água e pode ser adicionado um reservatório de água externo como opção. A utilização de um castelo aberto como estrutura de reação do lado superior permite ao utilizador fazer inspecções visuais das sedes das válvulas durante o ensaio. O equipamento tem uma proteção de aço blindada nos lados. A parte da frente pode ser fechada por um portão deslizante horizontal móvel (opcional). Uma máquina de marketing está ligada diretamente ao PLC de controlo para marcar os números de série nas peças testadas. O equipamento é controlado por um skid de pressurização SKA-100 FORÇA DE REACÇÃO : 200 TON (10% de aperto mínimo da prensa) (Ver tabela de limites de trabalho) COMPRIMENTO MÁXIMO DA VÁLVULA: 450 mm COMPRIMENTO MÍNIMO DA VÁLVULA: 50 mm LIMITE INTERNO DAS COLUNAS: 650 mm ALTURA DE CARGA : 900mm ESCALA DA PONTE : 600mm VASO DE ÁGUA DA CAVE : 100 litros TERMINAÇÕES PERMITIDAS : RF, RTJ ESTILO DE FIXAÇÃO : Tipo: 1 - Fixação por pressão proporcional CONTROLO DA FORÇA DE APERFEIÇOAMENTO: Automático num intervalo de 5%-100%, proporcional à pressão hidrostática no interior da válvula em teste. PROTECÇÃO CONTRA O JATO DE ÁGUA : Aço blindado 3 lados + porta frontal móvel DIMENSÕES (MECH) : 1100(L) x 1325 (P) x 2020 (H)
