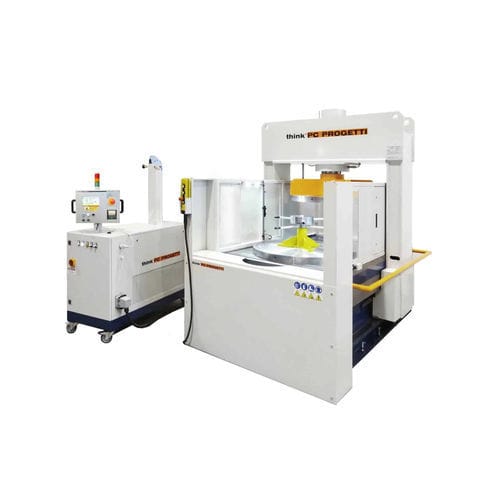

Banco de ensaio de pressão BV-PMC/200LP

de longevidadede vazamentoautomático

PONTE MÓVEL FIXAÇÃO PROPORCIONAL DA PRENSA Equipamento de teste vertical com pinça de prensagem controlada; a força de prensagem é controlada automaticamente de acordo com a pressão da água no interior das válvulas, e a carga resultante é reduzida ao mínimo. A ponte lateral superior móvel permite o carregamento vertical das válvulas e a possibilidade de ter duas bancadas de trabalho; enquanto a primeira está a funcionar, a segunda pode ser preparada para as válvulas seguintes. Na cave existe um reservatório de água e pode ser adicionado um reservatório de água externo como opção. A utilização de um castelo aberto como estrutura de reação do lado superior permite ao utilizador fazer inspecções visuais das sedes das válvulas durante o ensaio. A plataforma tem uma proteção de aço blindada em 3 lados. A parte da frente pode ser fechada por um portão deslizante vertical móvel (opcional). O equipamento é controlado por um skid de pressurização SKA-100 FORÇA DE REACÇÃO : 200 TON (10% de aperto mínimo da prensa) (Ver tabela de limites de trabalho) COMPRIMENTO MÁXIMO DA VÁLVULA: 450 mm COMPRIMENTO MÍNIMO DA VÁLVULA: 50 mm CLIVAGEM INTERIOR DAS COLUNAS : 1290mm ALTURA DE CARGA: 850mm ESTRUTURA DA PONTE: 1100mm VASO DE ÁGUA DA CAVE : 200 litros TERMINAÇÕES PERMITIDAS : RF, RTJ ESTILO DE FIXAÇÃO : Tipo: 1 - Fixação por pressão proporcional CONTROLO DA FORÇA DE APERFEIÇOAMENTO: Automático num intervalo de 10%-100%, proporcional à pressão hidrostática no interior da válvula em teste. PROTECÇÃO CONTRA O JATO DE ÁGUA : Aço blindado 3 lados + porta frontal móvel DIMENSÕES (MECH) : 1730 (C) x 2450 (P) x 2380 (H)
