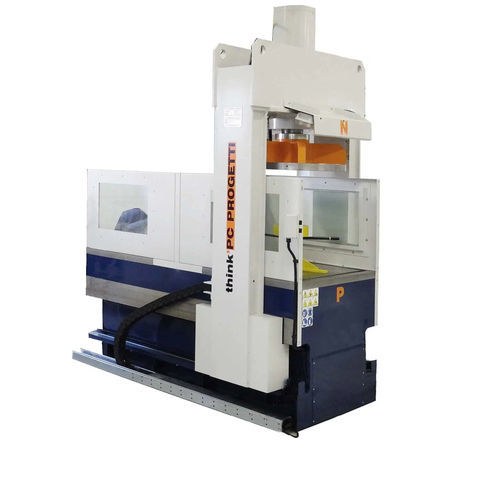

Banco de ensaio de pressão BV-PMC/100-2P

de vazamentoautomáticocontrolado por computador

PONTE MÓVEL COM DOIS LUGARES DE CARGA FIXAÇÃO PROPORCIONAL DA PRENSA Equipamento de teste vertical com pinça de prensagem controlada; a força de prensagem é controlada automaticamente de acordo com a pressão da água no interior das válvulas, e a carga resultante é reduzida ao mínimo. A ponte lateral superior móvel permite o carregamento vertical das válvulas e a possibilidade de ter um duplo posto de trabalho; enquanto o primeiro está a funcionar, o segundo pode ser preparado para outras válvulas. Na cave existe um reservatório de água e, opcionalmente, pode ser adicionado um reservatório de água externo. A utilização de um castelo aberto como estrutura de reação do lado superior permite ao utilizador fazer inspecções visuais das sedes das válvulas durante o ensaio. O equipamento é controlado pelo skid de pressurização SKA-100 FORÇA DE REACÇÃO: 100 TON (10% de aperto mínimo da prensa) (Ver tabela de limites de trabalho) BANCADAS DE TRABALHO: 2 COMPRIMENTO MÁXIMO DA VÁLVULA : 650 mm COMPRIMENTO MÍNIMO DA VÁLVULA : 150 mm Distância interior das colunas: 800 mm ALTURA DE CARGA : 750 mm CURSO DA PONTE : 900 mm RESERVATÓRIO DE ÁGUA DA CAVE : 220 litros TERMINAÇÕES AUTORIZADAS : BW, SW, RF, RJ ESTILO DE APERFEIÇOAMENTO : Tipo 1 - Aperto de prensa proporcional CONTROLO DA FORÇA DE APERFEIÇOAMENTO : Automático num intervalo de 10...100%, proporcional à pressão hidrostática no interior da válvula em teste DIMENSÕES (MECH) : 1360 (C) x 2842 (P) x 2770 (H) mm
