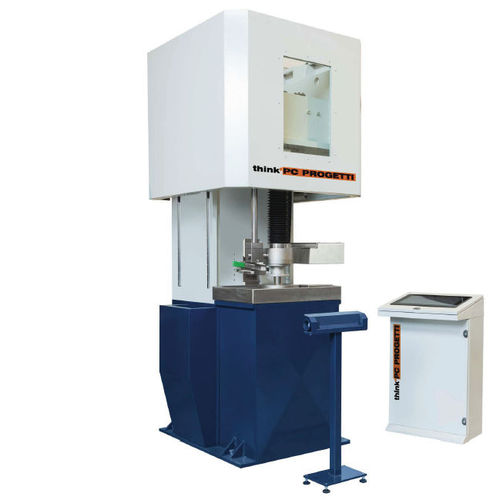

Banco de ensaio de pressão BV-CCV/20P

de vazamentoautomáticocontrolado por CLP

FIXAÇÃO COMBINADA: VEDAÇÃO RADIAL INTERIOR + PRENSAGEM PROPORCIONAL E ACTUADOR DE VÁLVULA AUTOMÁTICO Equipamento de ensaio vertical totalmente automático com pinça de prensagem controlada; a força de prensagem é controlada automaticamente de acordo com a pressão da água no interior das válvulas, e a carga resultante é reduzida ao mínimo. Possui um atuador hidráulico de 90° que permite que a válvula se mova de acordo com uma sequência de teste. O sistema de deteção de fugas por queda de pressão diferencial de alta resolução é utilizado para medir as taxas de fuga de acordo com a norma DIN 12266-1 para fugas de GÁS. Uma placa de carga móvel simplifica as operações de carga. Uma proteção vertical móvel garante a segurança dos operadores em caso de rebentamento do vedante. Um PLC eletrónico controla todas as operações de teste e o operador dispõe de um monitor LCD com ecrã tátil para configurar as sequências de teste. FORÇA DE REACÇÃO : 20 TON (10% de aperto mínimo da prensa) (ver quadro dos limites de trabalho) COMPRIMENTO MÁXIMO DA VÁLVULA: 505mm COMPRIMENTO MÍNIMO DA VÁLVULA: 30mm ALTURA DE CARGA : 900mm VASO DE ÁGUA : Externo 220 litros TERMINAÇÕES ADMITIDAS: BW, SW, RF, RJ ESTILO DE FIXAÇÃO : Tipo 3 - Combinado CONTROLO DA FORÇA DE APERFEIÇOAMENTO : Automático num intervalo de 10...100%, proporcional à pressão hidrostática no interior da válvula em teste. O ganho de regulação é controlado pelo operador. TESTE HIDRÁULICO : H2O c/óleo 5% , 3-40bar(200bar, 650bar, em opção) TESTE PNEUMÁTICO: 0,5 - 6 bar ALIMENTAÇÃO PNEUMÁTICA: 6,5 bar @ 1100 Nl/min - Ar seco não lubrificado ALIMENTAÇÃO ELÉCTRICA : 3PH + T, 400V@50Hz, 5KW DIMENSÕES (MECH) : 1550(C) x 1050(P) x 2250(A)
