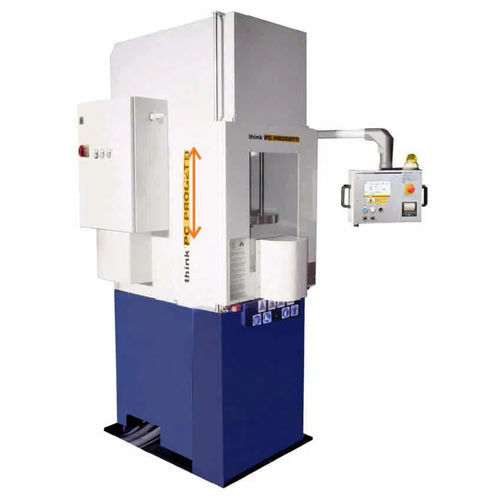

Banco de ensaio de pressão BV-CCV/15P

de vazamentocontrolado por CLPpara válvulas

FIXAÇÃO COMBINADA VEDAÇÃO RADIAL INTERIOR + PRENSAGEM PROPORCIONAL Equipamento de teste vertical com uma sequência de teste automática. Estilo de aperto combinado: aperto por prensagem proporcional e vedantes radiais interiores. Uma proteção contra jactos de água rodeia a válvula em teste e é controlada automaticamente por cilindros pneumáticos. Um PLC controla as sequências de teste que podem ser configuradas por um ecrã tátil LCD. FORÇA DE REACÇÃO : 15 TON (10% de aperto mínimo da prensa) (Ver quadro dos limites de trabalho) COMPRIMENTO MÁXIMO DA VÁLVULA: 590 mm COMPRIMENTO MÍNIMO DA VÁLVULA : 50mm ALTURA DE CARGA : 900mm VASO DE ÁGUA : 300 litros Externo TERMINAÇÕES ADMITIDAS: BW. SW, RF, RTJ ESTILO DE FIXAÇÃO : Tipo: 3 - Combinado: Prensagem proporcional e vedação radial interior (tampões de furo) CONTROLO DA FORÇA DE APERFEIÇOAMENTO: Automático num intervalo de 10%-100%, proporcional à pressão hidrostática no interior da válvula em teste. NORMAS DE REFERÊNCIA : ISO, DIN, API, ANSI, ASTM, FCI, BS (outras a pedido). TESTE HIDRÁULICO : H2O 700 bar MAX ENSAIO PNEUMÁTICO: 0,5 bar - 6 bar ALIMENTAÇÃO PNEUMÁTICAv : 6,5 bar @ 1100 Nl/min - Ar seco não lubrificado ALIMENTAÇÃO ELÉCTRICA : 3PH + T, 380V@50Hz, 5KW DIMENSÕES (MECÂNICAS) : 730 (C) x 1010 (P) x 2340 (A) mm
