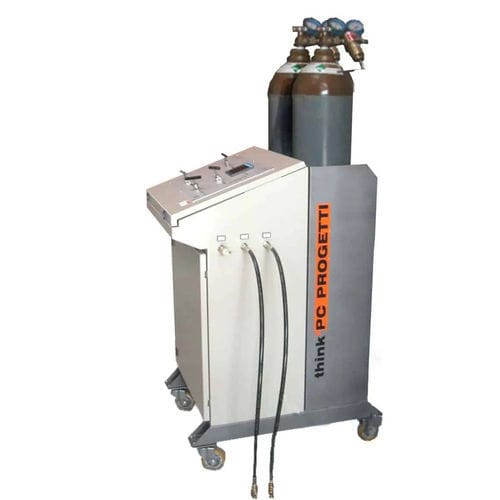

Skid de pressurização para instalação de teste SKMM-80/GAS

para válvula

Skid de pressurização hidráulica/pneumática. Controlado por botões eléctricos num painel sinóptico gráfico ou por válvulas de agulha manuais (GAS). Todos os elementos do processo são controlados diretamente pelo operador; foi incluída uma guarnição de segurança principal para manobras erradas. Isto torna o SKID muito flexível para qualquer procedimento de teste. A fuga pode ser medida (opção) por contador eletrónico de bolhas, coluna de água de alta precisão (API), medidor de fluxo de turbina e medidor de fluxo de massa (FCI 70-2). A bomba de vácuo pode ser instalada (opção) para assegurar a ausência de ar no interior do corpo da válvula antes de a encher com água, de modo a reduzir o tempo de ensaio e aumentar a segurança do operador. Todos os componentes do processo húmido são fabricados em aço inoxidável e dimensionados para uma pressão de trabalho de 700 bar. Tem uma elevada capacidade de fluxo de enchimento e a recuperação do fluido de teste é automática. As válvulas de agulha metal-metal asseguram uma elevada fiabilidade. Pode ser incluído um PC baseado em Windows para registo de dados, instrumentação fornecida com o protocolo de interface série MODBUS (TestREC2.0-M). N2: 200 bar AR : 200 bar TESTE DE CAVIDADE : Disponível CERTIFICAÇÃO ATEX OPT: Disponível ESTILO DE PROCESSO : Unidirecional FLUIDO HP PERMITIDO : GÁS (N2, He, AR) SISTEMA DE CONTROLO : Válvula de agulha manual sobre painel sinóptico gráfico MEDIÇÃO DE PRESSÃO : Transmissor de pressão 4-20mA + Display digital 7-seg REF. NORMA : API / DIN / BS / FCI INTERFACE SÉRIE : PROTOCOLO MODBUS RS-485 SOFTWARE DE CERTIFICAÇÃO : Opção TestREC AR / GÁS : Borbulhador ANSI, Contador de bolhas. Borbulhador volumétrico, caudalímetros de massa LIGAÇÕES AO PROCESSO : NPT 1/2"-F, HP 1/4"-F ALIMENTAÇÃO ELÉCTRICA : 2Ph+G 220V@50Hz 1KW Outros disponíveis a pedido DIMENSÕES (MECÂNICAS) : 600(C) x 800(P) x 1580(A)
