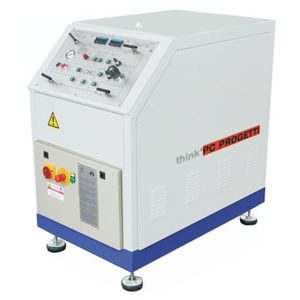

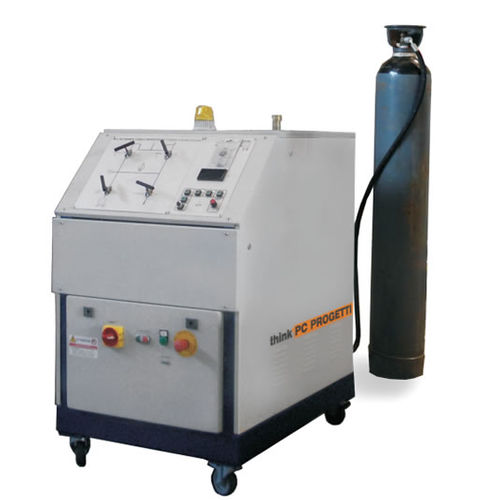

Skid de pressurização para válvula SKMM-100/GAS/B2

para instalação de teste

Skid de pressurização hidráulica/pneumática. Controlado por botões eléctricos num painel sinóptico gráfico ou por válvulas de agulha manuais (GAS). Todos os elementos do processo são controlados diretamente pelo operador; foi incluída uma guarnição de segurança principal para manobras erradas. Isto torna o SKID muito flexível para qualquer procedimento de teste. A fuga pode ser medida (opção) por contador eletrónico de bolhas, coluna de água de alta precisão (API), medidor de fluxo de turbina e medidor de fluxo de massa (FCI 70-2). A bomba de vácuo pode ser instalada (opção) para assegurar a ausência de ar no interior do corpo da válvula antes de a encher com água, de modo a reduzir o tempo de ensaio e aumentar a segurança do operador. Todos os componentes do processo húmido são fabricados em aço inoxidável e dimensionados para uma pressão de trabalho de 700 bar. Tem uma elevada capacidade de fluxo de enchimento e a recuperação do fluido de teste é automática. As válvulas de agulha metal-metal asseguram uma elevada fiabilidade. Pode ser incluído um PC baseado em Windows para registo de dados, instrumentação fornecida com o protocolo de interface série MODBUS (TestREC2.0-M). N2 : 200 / 450 / 700 / 1000 barbar AR: 200 / 450bar OPÇÃO DE TESTE DBB: Disponível AVAILABLE : Disponível OPÇÃO TESTE CAVIDADE : Disponível OPÇÃO CERTIFICAÇÃO ATEX: Disponível ESTILO DE PROCESSO : Bidirecional FLUIDO HP PERMITIDO : GÁS (N2, He, AR) SISTEMA DE CONTROLO: Válvula manual e botões eléctricos iluminados instalados no painel sinóptico gráfico MEDIÇÃO DE PRESSÃO : Transmissor de pressão 4-20mA + ecrã digital 7-seg REF. NORMA : API \ DIN \ BS \ FCI INTERFACE SÉRIE : PROTOCOLO MODBUS RS485 SOFTWARE DE CERTIFICAÇÃO : Opção TestREC AR/GÁS : ANSI Borbulhador, Contador de bolhas, Borbulhador volumétrico, Caudalímetros de massa
