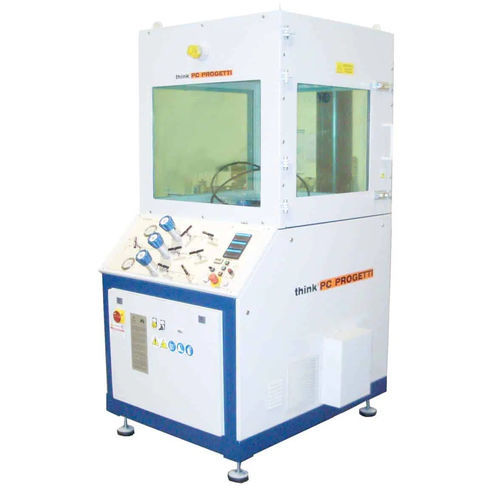

Skid de pressurização para instalação de teste SKMM-100/GAS/B4

para válvula

Controlado por botões eléctricos num painel sinóptico gráfico ou por válvulas de agulha manuais (GAS). Todos os elementos do processo são controlados diretamente pelo operador; foi incluída uma guarnição de segurança principal para manobras erradas. Isto torna o SKID muito flexível para qualquer procedimento de teste. A fuga pode ser medida (opção) por contador eletrónico de bolhas, coluna de água de alta precisão (API), medidor de fluxo de turbina e medidor de fluxo de massa (FCI 70-2). A bomba de vácuo pode ser instalada (opção) para assegurar a ausência de ar no interior do corpo da válvula antes de a encher com água, de modo a reduzir o tempo de ensaio e aumentar a segurança do operador. Todos os componentes do processo húmido são fabricados em aço inoxidável e dimensionados para uma pressão de trabalho de 700 bar. Tem uma elevada capacidade de fluxo de enchimento e a recuperação do fluido de teste é automática. As válvulas de agulha metal-metal asseguram uma elevada fiabilidade. Um PC baseado em Windows para registo de dados pode ser incluído, instrumentação fornecida com protocolo de interface série MODBUS (TestREC2.0-M). N2 : N2 60 / 200/ 700 bar contemporâneo AIR : AIR 60 / 200 bar contemporâneo BOOSTER OPT DE GÁS: Disponível TESTE DE CAVIDADE : Disponível OPÇÃO CERTIFICAÇÃO ATEX: Disponível ESTILO DE PROCESSO : Bidirecional FLUIDO HP PERMITIDO : GÁS (N2, He) SISTEMA DE CONTROLO: Válvula manual e botões eléctricos iluminados instalados no painel sinóptico gráfico MEDIÇÃO DE PRESSÃO : Transmissor de pressão 4-20mA +7-seg Ecrã digital REF. NORMA : API / DIN / BS /FCI INTERFACE SÉRIE : PROTOCOLO MODBUS RS-485 SOFTWARE DE CERTIFICAÇÃO : Opção TestREC AR / GÁS : Borbulhador ANSI, Contador de bolhas, Borbulhador volumétrico. LIGAÇÕES AO PROCESSO : NPT 1/2"-F / HP 1/4"-F / HP 3/8"-F DIMENSÕES : 1000 (C) x 1280 (P) x 2000 (A) Classe à prova de bala BR6 dim. 900 (C) x 700 (P) x 700 (A)
