Banco de ensaio de pressão BV-M/60

de vazamentoautomáticomanual

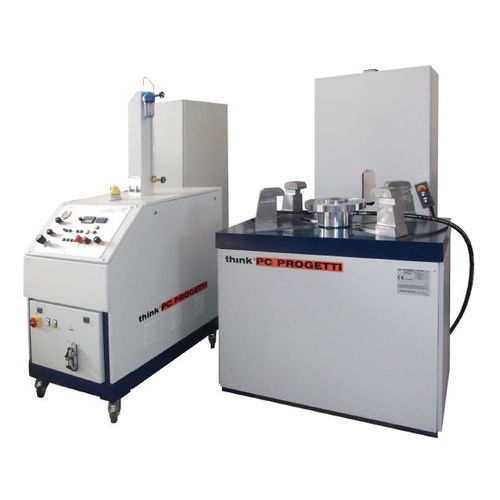

BANCOS DE ENSAIO HIDRÁULICOS E PNEUMÁTICOS PARA VÁLVULAS PSV Banco de ensaio com fixação por garras. O teste de válvulas RF ou RTJ pode ser executado em condições reais de trabalho. O aperto é do tipo hidráulico on/off. Esta prerrogativa torna-a adequada para válvulas PSV e para válvulas de fluxo. O movimento de auto-centralização das garras e a inclinação são controlados hidraulicamente ou pneumaticamente (como opção). Na cave existe um recipiente para o fluido de teste e estão disponíveis recipientes adicionais. O equipamento pode ser controlado por um skid de pressurização standard; na imagem pode ver-se o mod. SKMM-100-G. FORÇA DE REACÇÃO: 60 TON (Ver tabela de limites de trabalho) DIÂMETRO MÁXIMO DO FLANGE : 530 / 650 / 860mm DIÂMETRO MÍNIMO DO FLANGE : 90mm MEDIDA DE ELEVAÇÃO DO ASSENTO : 0-100mm SENSOR DE MENOR CONTACTO : 0-70 mm ± 0,05 mm ESPESSURA MÁXIMA DO FLANGE : 90mm ÂNGULO DE INCLINAÇÃO : FIXO (não inclinável) RESERVATÓRIO DE ÁGUA DA CAVE : 200 litros TERMINAÇÕES ADMITIDAS : RF, RJ TIPO DE MOLA : Cilindro hidráulico com garras CONTROLO DA FORÇA DE APERFEIÇOAMENTO : Tipo On/Off GAMA : 10...100% ALIMENTAÇÃO ELÉCTRICA : 3PH + T400V@50Hz, 2KW DIMENSÕES (MECH) : 1250(C) x 700 (P) x 1250(A)
