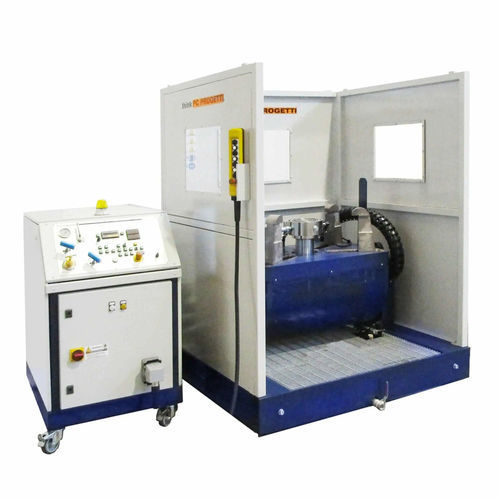

Banco de ensaio de pressão BVR-M/90

de vazamentoautomáticomanual

FIXAÇÃO DE GARRAS COM PERÍMETRO DE PROTECÇÃO E INCLINAÇÃO DE 90 Equipamento de teste com fixação por garras. O teste de válvulas RF ou RTJ pode ser executado em condições reais de trabalho. A fixação é do tipo hidráulico on/off. Esta prerrogativa torna-o adequado para válvulas PSV e para válvulas de fluxo. O movimento de auto-centralização das garras e a inclinação são controlados hidraulicamente ou pneumaticamente (como opção). Na cave existe um recipiente para fluido de teste e estão disponíveis recipientes adicionais. A capacidade de inclinação do prato de aperto melhora a capacidade de carregamento do produto e permite que a carenagem de proteção à prova de balas garanta o melhor nível de segurança do operador. Pode ser controlado por um skid de pressurização standard; na imagem pode ver-se o mod. SKMM-100-G. FORÇA DE REACÇÃO : 90 TON (Ver tabela de limites de trabalho) DIÂMETRO MÁXIMO DO FLANGE : 530 / 650 / 860mm DIÂMETRO MÍNIMO DO FLANGE : 90mm MEDIDA DE ELEVAÇÃO DO ASSENTO : 0-100mm SENSOR DE MENOR CONTACTO : 0-70 mm ± 0,05 mm ESPESSURA MÁXIMA DO FLANGE : 140mm ÂNGULO DE INCLINAÇÃO : 0° + 90° RESERVATÓRIO DE ÁGUA DA CAVE : 200 litros TERMINAÇÕES PERMITIDAS : RF, RJ TIPO DE MOLA : Tipo 5 - Cilindro hidráulico com garras CONTROLO DA FORÇA DE APERFEIÇOAMENTO : Tipo On/Off INTERVALO : 10...100% NORMA DE REFERÊNCIA: ISO, API, ANSI, ASTM DIMENSÕES (MECÂNICAS) : 1465(L) x 2100(P) x 1900(H)
