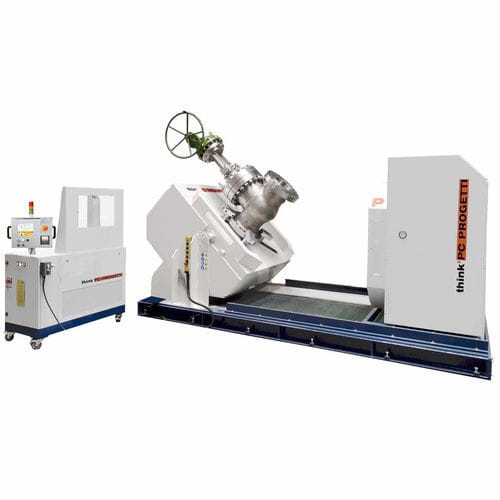

FIXAÇÃO DE GARRAS DUPLAS COM PONTE INCLINÁVEL
Plataforma de ensaio horizontal com fixação de garras duplas e inclinável num local.
O lado direito é amovível para se ajustar ao comprimento das válvulas.
A fixação por garras só pode ser efectuada em válvulas flangeadas.
Permite testar a tensão mecânica no pescoço da flange durante a realização do ensaio.
Além disso, a força de aperto não tem qualquer influência no comportamento da sede da válvula durante o ensaio, devido à ausência de forças externas aplicadas.
O equipamento é controlado pelo skid de pressurização SKA-100
FORÇA DE REACÇÃO (VER TABELA DE LIMITES DE TRABALHO) : 350 TON (Ver tabela de limites de trabalho)
COMPRIMENTO MÁXIMO : 2200 mm
COMPRIMENTO MÍNIMO : 500 mm
DIÂMETRO DO FLANGE MAX : 1200 mm
DIÂMETRO DO CANAL MÍNIMO : 120 mm
ESPESSURA DO CANAL MAX : 150 mm
ESPESSURA DO CANAL MÍNIMO : 0 mm
ALTURA DOS EIXOS DE FLUXO : 1180 mm
RESERVATÓRIO DE ÁGUA DA CAVE : 1000 litros ca.
TERMINAÇÕES ADMITIDAS : RF, RJ
ESTILO DE FIXAÇÃO : Tipo 6 - Fixação por garras duplas
DIMENSÕES (MECH) : 4460(C) x 2300(P) x 1930(A)
---
