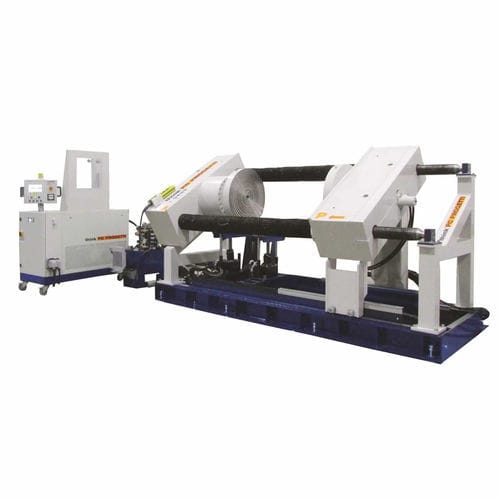

Banco de ensaio de pressão BO30-2CV/250L

de longevidadede vazamentomanual

Equipamento de ensaio horizontal com estilo de aperto combinado: vedação radial interna + instalações de aperto por pressão. A ponte de reação móvel é movida por duas colunas aparafusadas que asseguram a ausência total de forças externas no corpo da válvula e um cilindro hidráulico efectua o aperto por pressão com ou sem controlo proporcional. Esta prerrogativa permite-lhe estar em conformidade com as normas de ensaio internacionais mais difundidas. Na cave, está instalado um tanque de água que serve de reservatório de água para os procedimentos de ensaio. Poderá ser instalado um conjunto completo de medidores de caudal (ver opção) para efetuar o teste de estanquidade da sede das válvulas de controlo. O equipamento é controlado pelo skid de pressurização SKA-100 FORÇA DE REACÇÃO : 250 TON (10% de aperto mínimo da prensa) (Ver quadro dos limites de trabalho) DISPOSIÇÃO DAS COLUNAS: 30° COMPRIMENTO MÁXIMO DA VÁLVULA : 1600mm COMPRIMENTO MÍNIMO DA VÁLVULA : 0 mm LIMITE INTERNO DAS COLUNAS : 1150mm ALTURA DOS EIXOS DE CAUDAL : 950mm RESERVATÓRIO DE ÁGUA DA CAVE : 400 litros Elevador : 2x5 TON TIPO DE VÁLVULA: BW, SW, RF, RJ ESTILO DE FIXAÇÃO : Radial interior e de pressão - combinados DIMENSÕES (MECH) : 3375(L) x 1625(P) x 1627(H)
