Banco de ensaio de fluxo BO-2CV/4000

de forçasde potênciade dimensões

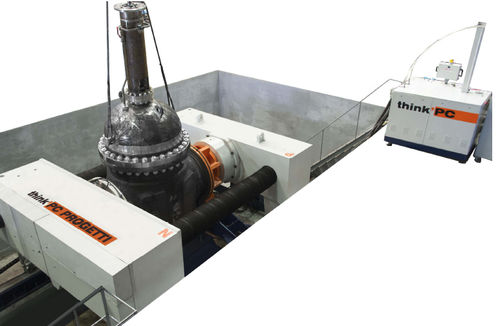

COLUNAS ROSCADAS DUPLAS + CILINDRO VEDAÇÃO RADIAL INTERNA DE APERTO COMBINADO + CONTROLO PROPORCIONAL DA PRENSA Equipamento de ensaio horizontal com estilo de aperto COMBINADO. Estão disponíveis os dois estilos: Tampões de furo e aperto de prensa proporcional. Potência máxima de reação 4000 TON. A cave está equipada com dois elevadores especiais de baixo perfil capazes de suportar válvulas até 120 toneladas. A ponte de reação móvel é movida por duas colunas aparafusadas que asseguram a ausência total de forças externas no corpo da válvula no caso do estilo de aperto "bore plugs". Um cilindro hidráulico instalado na ponte fixa permite efetuar ensaios em válvulas flangeadas, utilizando a modulação proporcional do esforço de aperto. Esta prerrogativa torna-a compatível com as normas de ensaio internacionais mais difundidas. Um reservatório de água está instalado na cave como reservatório de água para os procedimentos de ensaio. A plataforma é controlada pelo sistema de pressurização SKA-1000 / SKM-1000; para obter mais informações, consulte as folhas de dados técnicos dedicadas. O equipamento pode ser completado com várias opções e acessórios. FORÇA DE REACÇÃO: 4000 TON (10% de aperto mínimo da prensa) COMPRIMENTO MÁXIMO DA VÁLVULA : 3800 mm COMPRIMENTO MÍNIMO DA VÁLVULA : 0 mm CLIVAGEM INTERIOR DAS COLUNAS: 2800 mm ALTURA DOS EIXOS DE FLUXO : 2500 mm VASO DE ÁGUA DA CAIXA : facultativo ELEVADORES : 2 x 30 TON (ativo standard) TERMINAÇÕES ADMITIDAS: BW, SW, RF, RJ ESTILO DE FIXAÇÃO : Tipo 3 - Combinado DIMENSÕES : 8050 (C) x 4330 (P) x 3245 (A) mm
