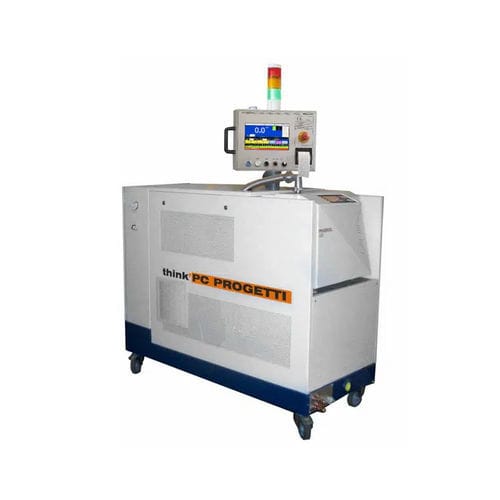

Skid de pressurização para instalação de teste SKA-100/HE

SKID DE PRESSURIZAÇÃO PARA ENSAIOS DE MICROFUGAS DE HÉLIO A ALTO VÁCUO SKID para ensaios de microfugas de HÉLIO para peças fundidas. Foi concebido para controlar equipamentos de fixação totalmente automáticos baseados em ensaios de fuga de sobrepressão do "Método Integral - Ensaio de capuz em vácuo". A peça fundida é pressurizada a baixa pressão com hélio (5 bar abs) e uma câmara de vácuo que é evacuada por uma bomba auxiliar e que está ligada a um detetor de fugas (espetrómetro) utilizado como campânula. O gás de pesquisa que se escapa através das fugas é convertido em sinais eléctricos que são imediatamente visualizados. Este método permite a deteção de fugas muito pequenas e é especialmente adequado para a deteção automática de fugas industriais. O skid inclui um pré-teste por queda de pressão de ar para verificar a ausência de macro-fugas e uma bomba de serviço de evacuação que retira o ar das peças de teste e recupera hélio (opção). BOMBA DE VÁCUO ALTO (CAPA DE VÁCUO): 75 m3 /h a 5x10-3mbar MAX BOMBA DE VÁCUO DE SERVIÇO: 40 m3 /h a 0,5 mbar PRESSÃO MÁXIMA DE TRABALHO : 1050 bar MENOR FUGA DETECTÁVEL : 1 x 10-7 mbar l s-1 (outras a pedido) ALIMENTAÇÃO ELÉCTRICA : 3PH + T,400V@50Hz, 10KW DIMENSÕES (MECÂNICAS) : 600 (C) x 1300 (P) x 1700 (A)
