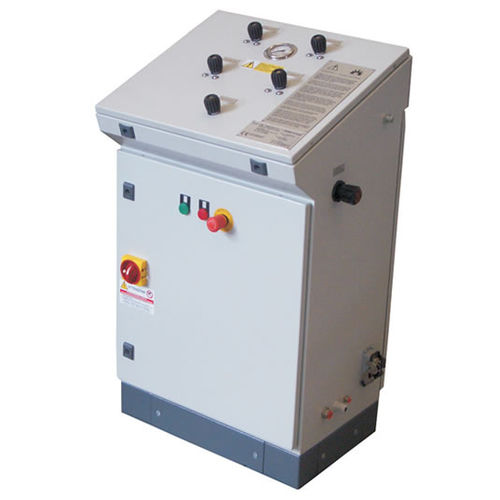

Skid de pressurização para instalação de teste SKMM-50/GAS/B2

para válvula

Skid de pressurização hidráulica/pneumática. Controlado por botões eléctricos num painel sinóptico gráfico ou por válvulas de agulha manuais (GAS). Todos os elementos do processo são controlados diretamente pelo operador; foi incluída uma guarnição de segurança principal para manobras erradas. Isto torna o SKID muito flexível para qualquer procedimento de teste. A fuga pode ser medida (opção) por contador eletrónico de bolhas, coluna de água de alta precisão (API), medidor de fluxo de turbina e medidor de fluxo de massa; (FCI 70-2). A bomba de vácuo pode ser instalada (opção) para assegurar a ausência de ar no interior do corpo da válvula antes de a encher com água, de modo a reduzir o tempo de ensaio e aumentar a segurança do operador. Todos os componentes do processo húmido são fabricados em aço inoxidável e dimensionados para uma pressão de trabalho de 700 bar. Tem uma elevada capacidade de fluxo de enchimento e a recuperação do fluido de teste é automática. As válvulas de agulha metal-metal asseguram uma elevada fiabilidade. Pode ser incluído um PC baseado em Windows para registo de dados, instrumentação fornecida com o protocolo de interface série MODBUS (TestREC2.0-M). N2: 200 bar AR: 200 bar BOOSTER DE GÁS OPT: Disponível TESTE DE CAVIDADE : Disponível OPÇÃO CERTIFICAÇÃO ATEX : Disponível ESTILO DE PROCESSO : Bidirecional FLUIDO HP PERMITIDO : GÁS (N2, He, AR) SISTEMA DE CONTROLO : Válvula de agulha manual no painel sinóptico gráfico MEDIÇÃO DE PRESSÃO : Manómetro analógico REF. NORMA : API / DIN / BS / FCI AR / GÁS : Borbulhador ANSI, contador de bolhas. Borbulhador volumétrico, Caudalímetros de massa ÁGUA : Coluna de água, Coluna de água digital Caudalímetros de turbina. LIGAÇÕES AO PROCESSO : BSPP ¼" ALIMENTAÇÃO ELÉCTRICA : 2Ph+G 220V@50Hz 1KW Outros disponíveis a pedido DIMENSÕES : 600(L) x 600(P) x 1020(H)
