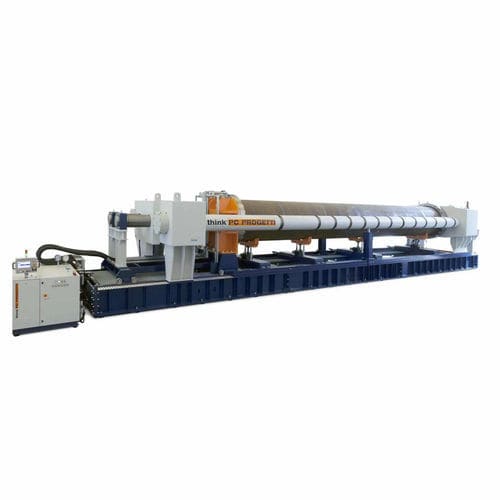

Banco de ensaio de pressão BOT-2CSV/3000

de vazamentoautomáticomanual

COLUNAS SECTORIZADAS DUPLAS VEDAÇÕES RADIAIS EXTERNAS AUTO-ADAPTATIVAS Sondas de teste para tubos com estilo de fixação Nr. 2 "Inner/outer seal" ou Nr. 8 "Overpressure auto-adaptive seals" para erro de forma elíptica. As pontes de reação estão ligadas por colunas de sector, que permitem definir o comprimento máximo do tubo. O ajuste fino dos tubos é efectuado por uma coluna aparafusada. A ponte de reação do lado direito pode funcionar em todo o comprimento das colunas para cobrir uma vasta gama de medidas de comprimento de tubos, conforme descrito na tabela técnica abaixo. O carregamento dos tubos é efectuado por uma grua a partir do topo, enquanto os elevadores hidráulicos em forma de "V" n.º 4 os suportam durante todo o ensaio e são capazes de centrar o alinhamento nas cabeças dos selos. A cave inclui um reservatório de água com um dispositivo de limite de evaporação. O banco de ensaio não necessita de qualquer preparação das fundações. O equipamento é controlado por um skid de pressurização da classe SKA com capacidade de enchimento de água até 4000 L/min. POTÊNCIA DE REACÇÃO : 3000 TON TIPO DE FIXAÇÃO : Tipo 8 - Radial externa com vedações auto-adaptativas de sobrepressão COMPRIMENTO MÁXIMO DO TUBO : 12500 mm DIÂMETRO MÁXIMO DO TUBO : 1420 mm ERRO ELÍPTICO ADMITIDO: 1,5% ALTURA DOS EIXOS DE CAUDAL : 2500 mm RESERVATÓRIO DE ÁGUA DA CAVE : 25000 litros PRESSÃO MÁXIMA DE TESTE : 700 / 1380 bar CAUDAL DE ENCHIMENTO : 4000 litros/min ALIMENTAÇÃO PNEUMÁTICA : 7bar @ 4000 litros/min DIMENSÕES : 2100(C) x 3500(P) x 3700(A)
