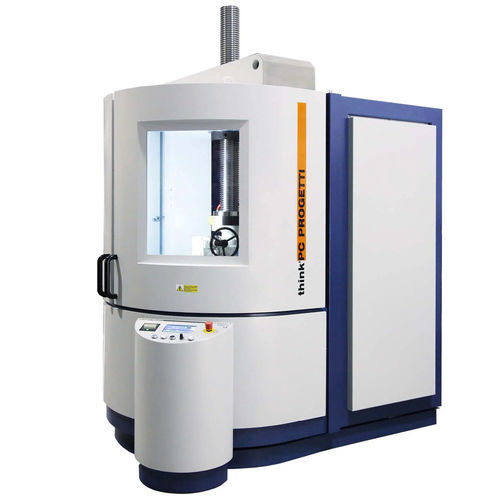

Banco de ensaio de pressão BV-PMMV/100SH

de vazamentoautomáticocontrolado por CLP

Equipamento de teste vertical com sistema de fixação universal; todos os tipos de terminação de válvulas e até mesmo válvulas com formato de 90° podem ser fixadas. No caso de fixação por pressão, a força é automaticamente controlada proporcionalmente à pressão da água no interior da válvula e a carga resultante é reduzida ao mínimo. A ponte lateral superior móvel permite o carregamento vertical da válvula com uma grua. Na cave existe um reservatório de água e, opcionalmente, pode ser adicionado um reservatório de água externo. Um sistema de carenagem totalmente blindado e envolvente garante a segurança do operador durante o ensaio. O equipamento de processo pode ser autónomo apenas com uma consola de controlo ou pode ser adicionado qualquer skid de pressurização padrão (classe SKA). FORÇA DE REACÇÃO: 100 TON (ver tabela de limites de trabalho) COMPRIMENTO MÁXIMO DA VÁLVULA: 700 mm COMPRIMENTO MÍNIMO DA VÁLVULA : 0 mm DN MIN-MAX : DN ½" - 12" (a pedido até 24") DIÂMETRO MÁXIMO DA FLANGE DA VÁLVULA : Ø 530 mm ALTURA DE CARGA : 910 mm Reservatório de água da cave: 220 litros TERMINAÇÕES ADMITIDAS : TODAS ESTILO DE FIXAÇÃO : Tipo 4 - universal CONTROLO DA FORÇA DE PRESSÃO : Automático num intervalo de 10% a 100%, proporcional à pressão hidrostática no interior da válvula durante o ensaio. DIMENSÕES (MECH) : 1420 (C) x 2000 (P) x 3110 (A)
