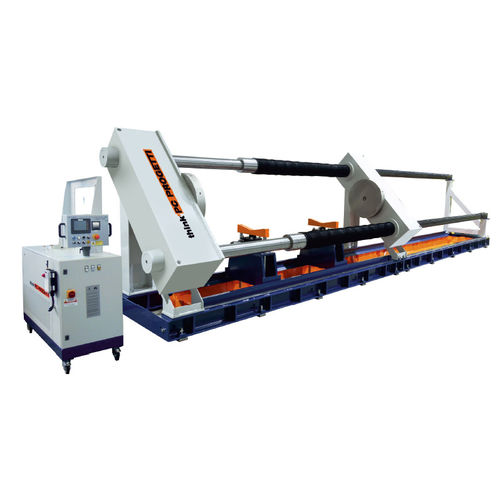

Banco de ensaio de pressão BOT45-2V/250

de vazamentoautomáticomanual

COLUNAS SECTORIAIS DUPLAS, VEDAÇÕES RADIAIS EXTERNAS OU VEDAÇÕES AUTO-ADAPTATIVAS Sondas de teste para tubos com estilo de fixação Nr. 2 "Vedação radial interna" ou Nr. 8 "Vedações auto-adaptativas de sobrepressão" para erro de forma elíptica. As pontes de reação estão ligadas por 2 colunas aparafusadas que permitem definir o comprimento máximo do tubo. A ponte de reação do lado direito pode funcionar em todo o comprimento das colunas para cobrir uma vasta gama de medidas de comprimento de tubos, conforme descrito na tabela técnica abaixo. O carregamento dos tubos é efectuado por uma grua a partir do topo ou horizontalmente, enquanto os elevadores hidráulicos em forma de "V" n.º 2 os suportam durante todo o ensaio e são capazes de centrar o alinhamento nas cabeças dos selos. A cave inclui um reservatório de água com um dispositivo de limite de evaporação (a pedido). A bancada de testes não necessita de fundações. A plataforma é controlada por um skid de pressurização da classe SKA com capacidade de enchimento de água de 120 L/min. FORÇA DE REACÇÃO : 250 TON (Ver tabela de limites de trabalho) COMPRIMENTO MÁXIMO DO TUBO : 7200 mm COMPRIMENTO MÍNIMO DO TUBO : 2500 mm DIÂMETRO MÁXIMO DO TUBO : 700 mm ALTURA DOS EIXOS DE CAUDAL : 1200 mm VASO DE ÁGUA DA CAVE : MAX 3000 litros ELEVADOR : Ver opção PROTECÇÃO DO PÓ DOS PARAFUSOS : Ver opção TERMINAÇÕES ADMITIDAS : BW, SW, RF, RJ ESTILO DE FIXAÇÃO : Tipo 2 - Tampões de furo Tipo 8 - Juntas auto-adaptáveis DIMENSÕES : 8850 (C) x 1580 (P) x 2000 (A)
