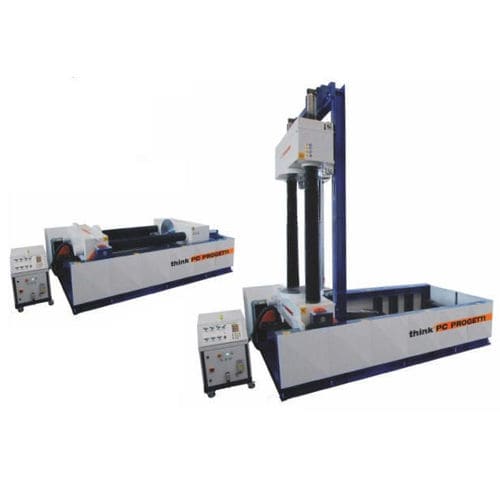

Banco de ensaio reclinável BOR-2V/600

de pressãode fluxode vazamento

TAMPÕES DE FURO COM INCLINAÇÃO DE 90 Dispositivo de teste horizontal com fixação de "tampões de furo". A ponte de reação móvel é movida por uma coluna aparafusada que assegura a ausência total de forças externas no corpo da válvula. Esta prerrogativa torna-o compatível com as normas de ensaio internacionais mais difundidas. Além disso, os eixos de fluxo da válvula podem ser inclinados em 90° de acordo com a posição de teste desejada pelo cliente. Na cave, está instalado um reservatório de água para os procedimentos de ensaio. O processo de teste é controlado por um skid de pressurização SKA-100. Para mais pormenores, ver a literatura dedicada. FORÇA DE REACÇÃO : 600 TON (10% de aperto mínimo da prensa) (ver tabela de limites de trabalho) COMPRIMENTO MÁXIMO : 2500 mm COMPRIMENTO MÍNIMO : 200 mm LIMITE INTERNO DAS COLUNAS : 1400 mm ÂNGULO DE ROTAÇÃO : 90° ALTURA DE CARGA : Vertical 1380 mm / Horizontal 1200 mm RESERVATÓRIO DE ÁGUA DA CAVE : 1000Litros TERMINAÇÕES AUTORIZADAS : RF, RTJ, BW, SW ESTILO DE FIXAÇÃO: Tipo 2 - tampões de furo DIMENSÕES (MECÂNICAS) HORIZONTAIS : 2700(C) x 4300(P) x 1520(A) DIMENSÕES (MECÂNICAS) VERTICAIS: 2700(C) x 4300(P) x 4800(A)
