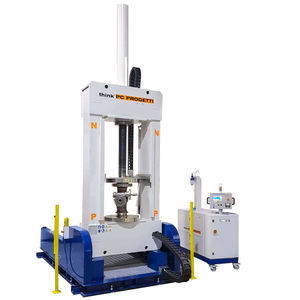

FIXAÇÃO DE GARRAS COM CAPACIDADE DE INCLINAÇÃO DE 90
Plataforma inclinável de cinco estações com fixação de garras simples/duplas com uma unidade de fixação de garras no chão. A fixação pode ser efectuada apenas em válvulas com flange.
Permite a verificação da tensão mecânica nos pescoços das flanges durante o ensaio. Para além disso, a força de aperto não tem qualquer influência no comportamento da sede da válvula durante o ensaio, devido à ausência de forças externas aplicadas.
Existem diferentes objectivos de pressão para cada estação É facilitado o teste VISUAL na sede da válvula durante o teste.
O equipamento é controlado por um skid de pressurização SKMA-100
FORÇA DE REACÇÃO : 5 x 20 TON
Ø do flange máximo: 400 mm
Ø MIN FLANGE : 90 mm
ESPESSURA MÁX : 10/65 mm
ÂNGULO DE INCLINAÇÃO : 0° - 90°
RESERVATÓRIO DE ÁGUA DA CAVE : 500 litros
TERMINAÇÕES ADMITIDAS : RF, RJ
ESTILO DE FIXAÇÃO : Tipo 5 / 6 - Garras / Garras duplas
DIMENSÕES (MECH) : 5405 (L) x 1850 (P) x 1040 (H)
---
