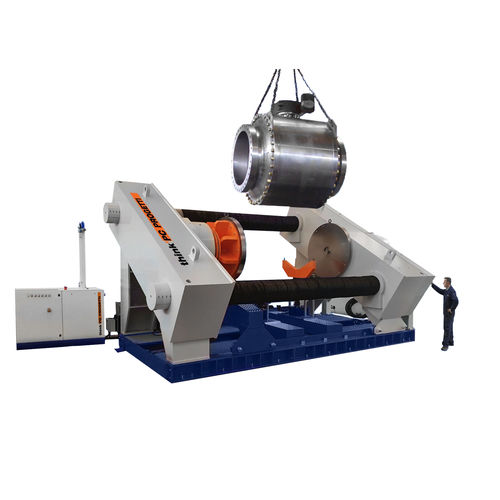

Banco de ensaio de pressão BO30-2CV/3000

de vazamentode longevidadecontrolado por CLP

Ensaio de equipamento horizontal com estilo de fixação COMBINADO. Ambos os estilos estão disponíveis: Bornes de perfuração e fixação proporcional da prensa. Potência máxima de reacção 3000 TON. A cave está equipada com dois carrinhos elevadores, capazes de suportar válvulas até 120 toneladas. A ponte móvel de reacção é movida por duas colunas aparafusadas (a 30° do solo) que asseguram a completa ausência de forças externas no corpo da válvula no caso de estilo de fixação "bore bore plugs". Um cilindro hidráulico instalado na ponte fixa permite testes em válvulas flangeadas, utilizando a modulação proporcional do esforço de aperto da braçadeira de pressão. Esta prerrogativa torna-o conforme com as normas de ensaio internacionais mais difundidas Banco de ensaio concebido para ser inserido no poço de ensaio rodeado por um perímetro de segurança blindado pesado, onde todas as fontes perigosas são confiadas à protecção do bubker, enquanto que o controlo está localizado fora da área perigosa (activo do bunker). O equipamento é controlado pelo skid de pressurização SKA-1000. O sistema é controlado por um PLC electrónico e um terminal de ecrã táctil LCD. Um procedimento de software guia o operador através de um procedimento de teste numa sequência passo a passo. Os operadores podem repetir ou saltar testes individuais de acordo com as suas conveniências. Um relatório de teste pode ser impresso como bilhete directamente pelo terminal LCD. Todos os parâmetros de teste podem ser inseridos através do terminal de ecrã táctil LCD. O PLC pode ser ligado a um PC baseado em Windows para gravação de dados e impressão de formas de onda, para catalogar rapidamente todos os produtos numa base de dados e digitalizá-los por leitura de código BAR ou de código QR.
