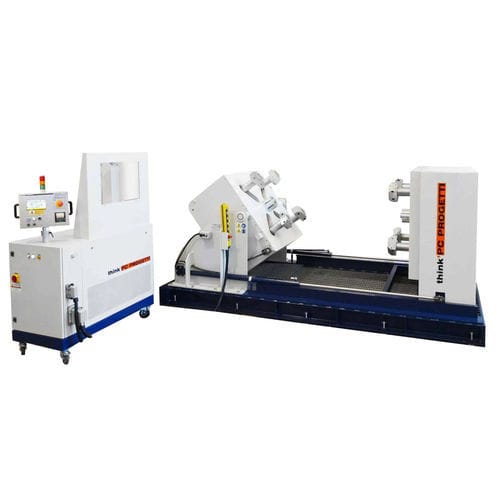

Banco de ensaio reclinável BOR-M/60

de pressãocontrolado por CLPpara válvulas

FIXAÇÃO DE GARRAS DUPLAS COM PONTE BASCULANTE Equipamento de ensaio horizontal com fixação de garras duplas e inclinável de um lado. O lado direito é amovível para se ajustar ao comprimento das válvulas. A fixação por garras só pode ser efectuada em válvulas flangeadas. Permite testar a tensão mecânica no pescoço da flange durante a realização do ensaio. Além disso, a força de aperto não tem qualquer influência no comportamento da sede da válvula durante o ensaio, devido à ausência de forças externas aplicadas. O equipamento é controlado pelo skid de pressurização SKA-100; FORÇA DE REACÇÃO: 60 TON COMPRIMENTO MÁXIMO : 1350 mm COMPRIMENTO MÍNIMO : 100 mm DIÂMETRO DO FLANGE MAX : 550 mm DIÂMETRO DO CANAL MÍNIMO : 120 mm ESPESSURA DO CANAL MAX : 80 mm ESPESSURA DO CANAL MÍNIMO : 0 mm ALTURA DO EIXO DE FLUXO : 950 mm RESERVATÓRIO DE ÁGUA DA CAVE : 300 litros ca. TERMINAÇÕES ADMITIDAS : RF, RJ ESTILO DE FIXAÇÃO : Tipo 6 - Fixação por garras duplas DIMENSÕES (MECH) : 3100 (C) x 1600 (P) x 1500 (A) mm
