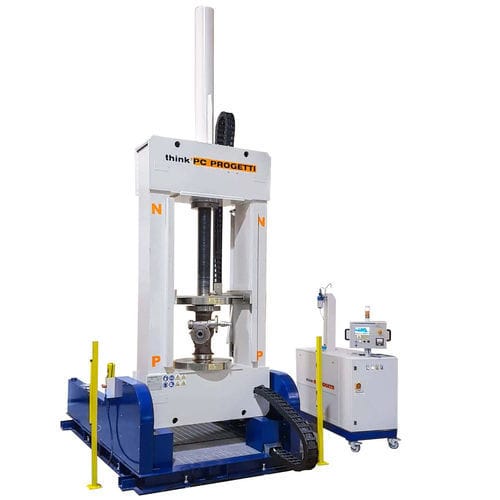

Banco de ensaio reclinável BOR-CV/250

de pressãode fluxocontrolado por CLP

FIXAÇÃO COMBINADA COM INCLINAÇÃO DE 90 Equipamento de teste horizontal com "fixação combinada". A ponte de reação móvel é movida por uma coluna aparafusada que assegura a ausência total de forças externas no corpo da válvula utilizando o estilo de aperto por pressão proporcional. Esta prerrogativa torna-o compatível com as normas de ensaio internacionais mais difundidas. Além disso, os eixos de fluxo da válvula podem ser inclinados em 90° de acordo com a posição de teste preferida pelo cliente. Na cave, está instalado um reservatório de água para os procedimentos de ensaio. O processo de teste é controlado por um skid de pressurização SKA-100. FORÇA DE REACÇÃO: 250 TON (ver tabela de limites de trabalho) COMPRIMENTO MÁXIMO DA VÁLVULA: 1300 mm COMPRIMENTO MÍNIMO DA VÁLVULA : 0 mm CLIVAGEM INTERIOR DAS COLUNAS : 1100 mm ALTURA DOS EIXOS DE CAUDAL EM POSIÇÃO HORIZONTAL: 720 mm ALTURA DE CARGA EM POSIÇÃO VERTICAL : 1220 mm RESERVATÓRIO DE ÁGUA DA CAVE : 300 litros TERMINAÇÕES AUTORIZADAS: BW, SW, RF, RTJ ESTILO DE FIXAÇÃO : Tipo 3 - Combinado DIMENSÕES (MECÂNICAS) HORIZONTAIS : 2120(L) x 2900(P) x 970(H) DIMENSÕES (MECÂNICAS) VERTICAIS: 2120(C) x 2900(P) x 3300/4100(A)
