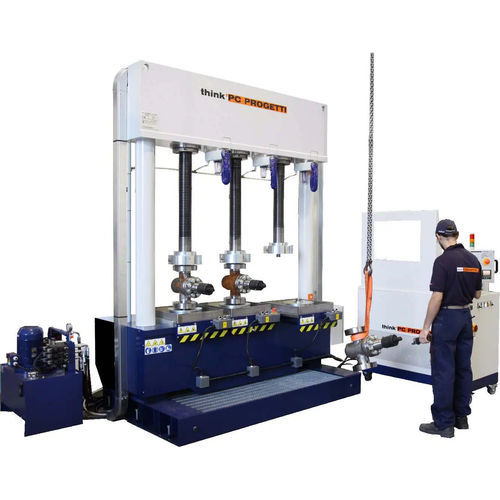

Banco de ensaio de pressão BV-3V/240

controlado por CLPpara válvulasindustrial

VEDAÇÃO RADIAL INTERIOR (TAMPÕES DE FURO) 3 TABULEIROS DE CARGA Dispositivo de teste vertical com estilo de fixação da vedação radial interior. 3 locais de teste disponíveis para testes de pressão contemporâneos. As colunas aparafusadas asseguram a ausência total de forças externas no corpo das válvulas. Esta prerrogativa torna-a compatível com as normas de ensaio internacionais mais difundidas. O equipamento é controlado por um skid de pressurização SKMM-100 FORÇA DE REACÇÃO (TOTAL) : 3x80 TON (Ver tabela de limites de trabalho) COMPRIMENTO MÁXIMO DA VÁLVULA : 700 mm COMPRIMENTO MÍNIMO DA VÁLVULA: 150 mm DISTÂNCIA CENTRO A CENTRO : 580 mm ALTURA DE CARGA : 1170 mm RESERVATÓRIO DE ÁGUA DA CAVE : 400 litros BANDEJA DE CARGA : 3 independentes COMPRIMENTO DO TABULEIRO DE CARGA : 400 mm TERMINAÇÕES ADMITIDAS : BW, SW, RF, RJ ESTILO DE FIXAÇÃO : Tipo 2 - Radial interior DIMENSÕES (MECÂNICAS) : 2200(L) x 1200(P) x 2450(H)
