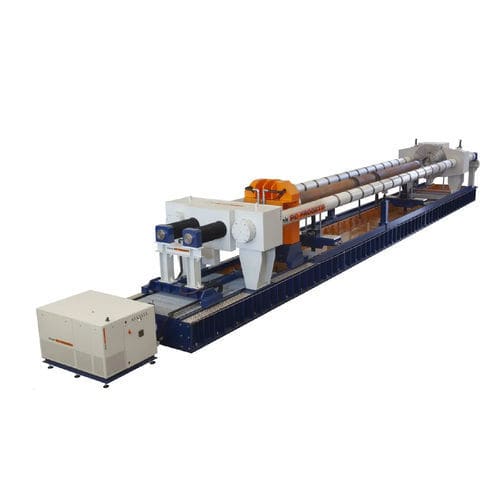

Banco de ensaio de pressão BOT-2CSV/1500

automáticopara tubosindustrial

COLUNAS DUPLAS SECTORIZADAS VEDAÇÕES RADIAIS EXTERNAS OU VEDAÇÕES AUTO-ADAPTATIVAS DE FIXAÇÃO Banco de ensaio para tubos com estilo de fixação n.º 2 "vedação interior/exterior" ou n.º 8 "vedações auto-adaptativas de sobrepressão" para erros de forma elíptica. As pontes de reação estão ligadas por colunas de sector, que permitem definir o comprimento máximo do tubo. O ajuste fino dos tubos é efectuado através de colunas aparafusadas. A ponte de reação do lado direito pode ser colocada em todo o comprimento das colunas para cobrir uma vasta gama de medidas de tubos, como descrito no quadro técnico abaixo. O carregamento dos tubos é efectuado por uma grua a partir do topo, enquanto os 2 elevadores hidráulicos em forma de "V" os suportam durante todo o ensaio. Estes têm a capacidade de centrar o alinhamento nas cabeças dos selos. A cave inclui um reservatório de água com um dispositivo de limite de evaporação (opcional). O banco de ensaio não necessita de fundações. É controlado por um skid de pressurização da classe SKA com capacidade de enchimento de água até 2000 L/min. POTÊNCIA DE REACÇÃO : 1500 TON ESTILO DE FIXAÇÃO : Tipo 8 - radial externo com vedantes auto-adaptáveis de sobrepressão / Tipo 2 - vedante interno/externo COMPRIMENTO MÁXIMO DO TUBO : 12750 mm COMPRIMENTO MÍNIMO DO TUBO: 1000 mm DIÂMETRO MÁXIMO-MÍNIMO DO TUBO : 1219 (48") mm - 203 (8") mm ERRO ELÍPTICO ADMITIDO: 1,5% ALTURA DOS EIXOS DE CAUDAL : 1750 mm VASO DE ÁGUA DA CAVE : 21000 litros PRESSÃO MÁXIMA DE ENSAIO : 6 / 800 bar CAUDAL DE ENCHIMENTO : 4000 litros/min ALIMENTAÇÃO PNEUMÁTICA : 7 bar @ 2000 Iters/min DIMENSÕES : 20605(L) x 2915(P) x 2885(H)
