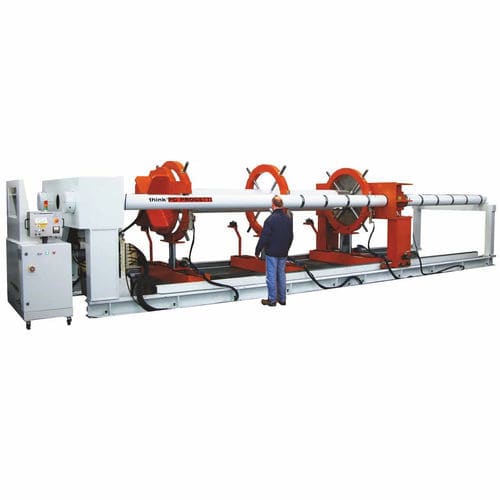

Banco de ensaio de pressão BOT-2CSV/1200

controlado por CLPpara tuboshidráulico

COLUNAS DUPLAS SECTORIZADAS E FIXAÇÃO DE PRENSAS PROPORCIONAIS Bancada de teste para tubos com estilo de fixação Nr. 2 "Selos internos/externos". As pontes de reação estão ligadas por colunas sectoriais, que permitem definir o comprimento máximo do tubo. O ajuste fino dos tubos é efectuado através do curso do cilindro de pressão. A ponte de reação do lado direito pode funcionar em todo o comprimento das colunas para cobrir uma vasta gama de medidas de comprimento de tubos, conforme descrito na tabela técnica abaixo. O carregamento dos tubos é efectuado por uma grua a partir do topo, enquanto os elevadores hidráulicos "Lunette" n.º 4 os suportam durante toda a duração do ensaio e são capazes de centrar o alinhamento nas cabeças dos vedantes e de os "manter" para evitar a sua flexão durante os ensaios. A cave inclui um reservatório de água com um dispositivo de limite de evaporação. O banco de ensaio não necessita de qualquer preparação das fundações. O equipamento é controlado por um skid de pressurização da classe SKA com capacidade de enchimento de água até 1000 L/min. POTÊNCIA DE REACÇÃO: 1200 TONELADAS ESTILO DE FIXAÇÃO : Tipo 2 - vedações radiais externas COMPRIMENTO MÁXIMO DO TUBO : 7100 mm COMPRIMENTO MÍNIMO DO TUBO : 1500 mm DIÂMETRO MÁXIMO DO TUBO : 1020 mm ERRO ELÍPTICO ADMITIDO: 0,5% ALTURA DOS EIXOS DE FLUXO : 1550 mm RESERVATÓRIO DE ÁGUA DA CAVE : 6000 litros PRESSÃO MÁXIMA DE TESTE : 700 / 1050 bar CAUDAL DE ENCHIMENTO : 500 litros/min VÁCUO DE PRÉ-ENCHIMENTO : 160 m /h ALIMENTAÇÃO PNEUMÁTICA : 6,5 bar @ 1100 Nl/min Ar seco não lubrificado DIMENSÕES : 9700(L) x 2500(P) x 2180(H)
