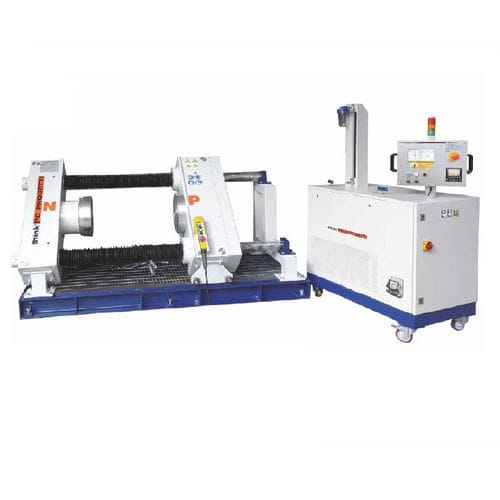

Banco de ensaio de pressão BO45-2CV/100 LABS

controlado por CLPpara válvulahidráulico

COLUNA ROSCADA DUPLA + CILINDRO FIXAÇÃO COMBINADA ALTURA DOS EIXOS DE BAIXO FLUXO Equipamento de teste horizontal com estilo de fixação combinado: vedação radial interna e instalações de fixação por pressão. A ponte de reação móvel é movida por duas colunas aparafusadas que asseguram a ausência total de forças externas no corpo da válvula e um cilindro hidráulico pode efetuar o aperto por pressão com ou sem controlo proporcional. Esta prerrogativa torna-o compatível com as normas de teste internacionais mais difundidas. O equipamento é controlado pelo skid de pressurização SKA-100 FORÇA DE REACÇÃO : 100 TON (10% de aperto mínimo da prensa) COMPRIMENTO MÁXIMO : 1300 mm COMPRIMENTO MÍNIMO : 0 mm LIMITE INTERNO DAS COLUNAS : 900 mm ALTURA DOS EIXOS DE FLUXO : 700 mm RESERVATÓRIO DE ÁGUA DA CAIXA : 170 litros ca. TERMINAÇÕES ADMITIDAS: BW, SW, RF, RJ TIPO DE FIXAÇÃO : Tipo 3 - Combinado DIMENSÕES : 2250 (C) x 1016 (P) x 1200 (A)
