Banco de ensaio de pressão BO45-2CV/2000

de longevidadede resistênciade vazamento

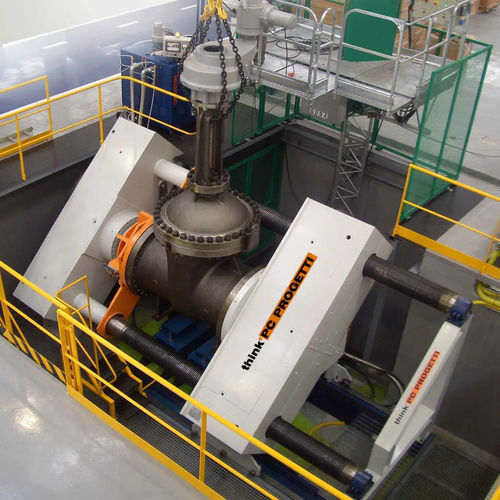

Equipamento de teste horizontal com estilo de fixação combinado: vedação radial interna e instalações de fixação por pressão. A ponte de reação móvel é movida por duas colunas aparafusadas que asseguram a ausência total de forças externas no corpo das válvulas e um cilindro hidráulico com ou sem controlo proporcional. Esta prerrogativa torna-a compatível com as normas de ensaio internacionais mais difundidas. Um reservatório de água está instalado na cave como reservatório de água para os procedimentos de ensaio. Podem ser instalados conjuntos completos de medidores de caudal (ver opção) para realizar testes de fugas na sede das válvulas de controlo. O equipamento é controlado por um skid de pressurização SKA-1000 FORÇA DE REACÇÃO: 2000 TON (10% de aperto mínimo da prensa) (Ver tabela de limites de trabalho) COMPRIMENTO MÁXIMO DA VÁLVULA: 2900mm COMPRIMENTO MÍNIMO DA VÁLVULA: 0mm LIMITE INTERNO DAS COLUNAS: 2100mm ALTURA DOS EIXOS DE CAUDAL: 2070 mm do solo - 45° de inclinação do solo RESERVATÓRIO DE ÁGUA DA CAVE: 2000 litros ELEVADORES : 2x20 TON TERMINAÇÕES AUTORIZADAS: BW, SW, RF, RJ ESTILO DE FIXAÇÃO : Tipo 3Fixação radial interior combinada e fixação por pressão com controlo proporcional. DIMENSÕES : 6000(L) x 3000(P) x 3570(H)(Estrutura mecânica)
