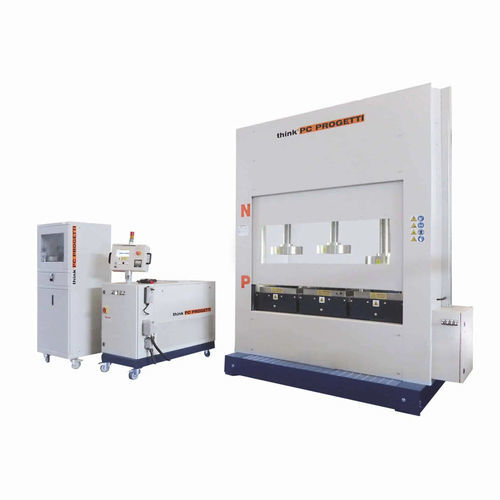

Banco de ensaio de pressão BV-3CV/240SH

de vazamentoautomáticomanual

FIXAÇÃO COMBINADA, VEDAÇÃO RADIAL INTERIOR + PRENSAGEM PROPORCIONAL 3 TABULEIROS DE CARGA Bancada de ensaio vertical com estilo de fixação combinada. Tem 3 locais de teste disponíveis com fixação combinada. Com o cilindro hidráulico (lado inferior), os operadores podem testar válvulas flangeadas com aperto de pressão controlado proporcional, em que a força de pressão é automaticamente controlada de acordo com a pressão da água no interior das válvulas, e a carga resultante é reduzida a termos mínimos. Com as colunas aparafusadas, é possível testar a terminação BW, SW utilizando este vedante radial interior. A combinação destes dois estilos de fixação diferentes torna o equipamento adequado para todos os tipos de válvulas. Cada estação tem o seu próprio tabuleiro de carga, o que simplifica o procedimento de carga de 3 unidades independentes. A unidade pode ser controlada por um skid de pressurização SKA-100. FORÇA DE REACÇÃO (TOTAL) : 240 TON (10% de aperto mínimo da prensa) 3x80 TON (Ver tabela de limites de trabalho) COMPRIMENTO MÁXIMO DA VÁLVULA : 1000mm COMPRIMENTO MÍNIMO DA VÁLVULA: 150mm ALTURA DE CARGA : 1100mm DISTÂNCIA ENTRE LUGARES : 580mm RESERVATÓRIO DE ÁGUA DA CAVE : 400 litros TERMINAÇÕES ADMITIDAS : BW, SW, RF, RJ ESTILO DE FIXAÇÃO : Tipo 3 - Combinado CONTROLO DA FORÇA DE APERFEIÇOAMENTO: Automático num intervalo de 5...100%, proporcional à pressão hidrostática no interior da válvula em teste. Ganho de regulação controlado pelo operador COMPRIMENTO DO TABULEIRO DE CARGA : 500mm
