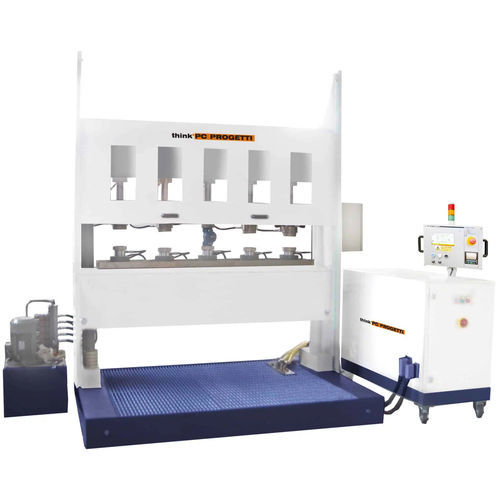

Banco de ensaio de pressão BV-5CV/100P

de vazamentoautomáticomanual

FIXAÇÃO COMBINADA, VEDAÇÃO RADIAL INTERIOR + PRENSAGEM PROPORCIONAL 3 TABULEIROS DE CARGA Bancada de ensaio vertical com vedação radial interior e prensagem proporcional. Possui 5 locais de teste com fixação combinada. Com o cilindro hidráulico (lado inferior), os operadores podem testar válvulas flangeadas com aperto de pressão controlado proporcional, em que a força de pressão é automaticamente controlada de acordo com a pressão da água no interior da válvula, e a carga resultante é reduzida a termos mínimos. Com as colunas aparafusadas, pode testar terminações BW,SW utilizando o vedante radial interior. A combinação destes dois estilos de fixação diferentes torna o equipamento adequado para todos os tipos de válvulas. A unidade pode ser controlada por um skid de pressurização SKA-100. FORÇA DE REACÇÃO: 100 TON (10% de aperto mínimo da prensa) 5x20 TON (Ver tabela de limites de trabalho) COMPRIMENTO MÁXIMO DA VÁLVULA : 500mm COMPRIMENTO MÍNIMO DA VÁLVULA: 50mm DISTÂNCIA CENTRO A CENTRO: 300mm ALTURA DE CARGA : 1000mm VASO DE ÁGUA DA CAVE: 200 litros TERMINAÇÕES ADMITIDAS: BW, SW, RF, RJ ESTILO DE FIXAÇÃO : Tipo 3 - Combinado CONTROLO DA FORÇA DE APERFEIÇOAMENTO: Automático num intervalo de 5...100%, proporcional à pressão hidrostática no interior da válvula em teste. Ganho de regulação controlado pelo operador DIMENSÕES (MECÂNICAS) : 2106 (C) x 1420 (P) x 2536 (A) (patim não incluído)
