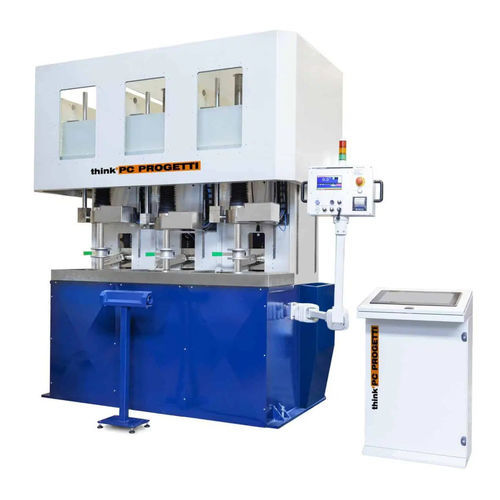

Banco de ensaio de pressão BV-CC3V/60SH

de vazamentocontrolado por CLPcontrolado por computador

VEDANTE RADIAL INTERIOR (TAMPÕES DE FURO) OU ADAPTADORES P.E.A. COM ACTUADOR AUTOMÁTICO DE VÁLVULA DE 1/4 DE VOLTA Banco de ensaio vertical de três estações com fixação combinada "Bore plug". O ajuste do comprimento da válvula é efectuado por uma coluna aparafusada na parte superior, movida por uma engrenagem hidráulica. Isto assegura a ausência total de forças externas no corpo da válvula. Estão incluídos actuadores automáticos de ¼ de volta para operar a válvula durante os procedimentos de teste e para realizar testes de resistência. A segurança do operador é garantida por uma proteção envolvente completa com um cristal à prova de balas para oferecer uma inspeção visual perfeita. A abertura da proteção é regulada por um sistema de controlo para reduzir ao mínimo a exposição do operador ao risco. O processo de teste é controlado por um PLC e um ecrã tátil LCD. FORÇA DE REACÇÃO (TOTAL) : 60 TON 3 x 20 TON (Ver tabela de limites de trabalho) COMPRIMENTO MÁXIMO DA VÁLVULA: 460 mm COMPRIMENTO MÍNIMO DA VÁLVULA: 50 mm DIÂMETRO MÁXIMO DO FLANGE : 300 mm ALTURA DE CARGA A PARTIR DO SOLO: 1100 mm BINÁRIO DO ACTUADOR : 120 Kgm ÂNGULO DO ACTUADOR : -15º / +75º RESERVATÓRIO DE ÁGUA DA CAVE : 400 litros TERMINAÇÕES PERMITIDAS : RF, RTJ, BW, SW ESTILO DE FIXAÇÃO : Tampões de furo tipo 2 - P.E.A. tipo 7 DIMENSÕES (MECÂNICAS) : 2366(C) x 1105(P) x 2500(A)
