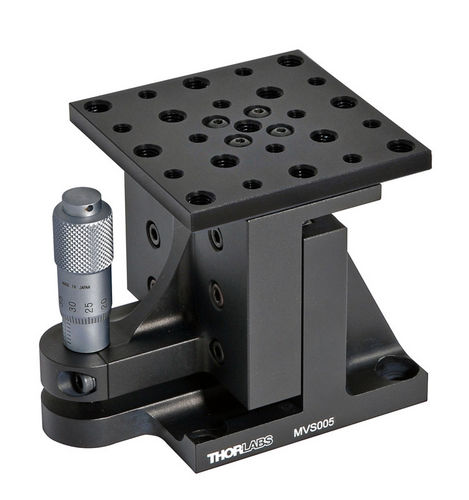

Mesa de coordenadas vertical MVS005, MVS005/M

de translaçãode 1 eixo

Características Posicionamento fino através dos ajustadores do micrômetro Disposição de 1/4 " - 20 (M6) e 8-32 de furos de montagem (M4) 13 (0.5 ") da plataforma milímetros de ajuste de altura Placa superior sulcada disponível (compatível com Nossa escala de acessórios de estágio do Flexure) Construção de alumínio anodizada preto A Vertical-Linha central MVS005 que posiciona o estágio foi desenvolvida para cumprir as exigências estritas associadas com o alinhamento de componentes óticos. Entrega 13 milímetros (0.5 ") do ajuste de altura e fornece uma escala da altura de funcionamento de 63.0 a 76 milímetros (2.48 " a 2.98 "). O estágio está completo enviado com uma movimentação do micrômetro do ajuste fino. O micrômetro oferece 13 milímetros (0.5 ") do ajuste posicional fino com uns 10 que o µm (0.001 ") graduou a escala. Entrega o µm 500 (0.025 ") do ajuste de altura por a volta, fazendo o ideal do estágio para alinhar uma escala larga de componentes óticos. A placa de montagem superior tem uma disposição generosa de 13 x 1/4 " - 20 (M6) e 12 x 8-32 de furos de montagem (M4). Se requerido, a placa superior pode ser substituída com nossa placa superior sulcada 3 milímetros (MMP1), permitindo que o estágio seja usado com nossa escala de acessórios de estágio do flexure. Três plataformas superiores estendidas estiverem disponíveis para o uso quando extremidade-acendimento ou terminar-acoplamento aos dispositivos pequenos do lightwave. Além disso, a placa superior pode ser removida e substituído com nossa placa de adaptador RB13P1 (veja abaixo), que oferece uma disposição generosa de treze 1/4 " - 20 (M6) e doze 8-32 furos de montagem (M4).
